ナゾのケーブルチェッカー、またつまらぬものを買ってしまった

UCC3到着が待てず、アリエクでよくわからないがすごそうなUSBケーブルチェッカーを見かけて入手した。2,500円なのでそれなりの値段だった。

まずは製品説明ページを読んで欲しい。

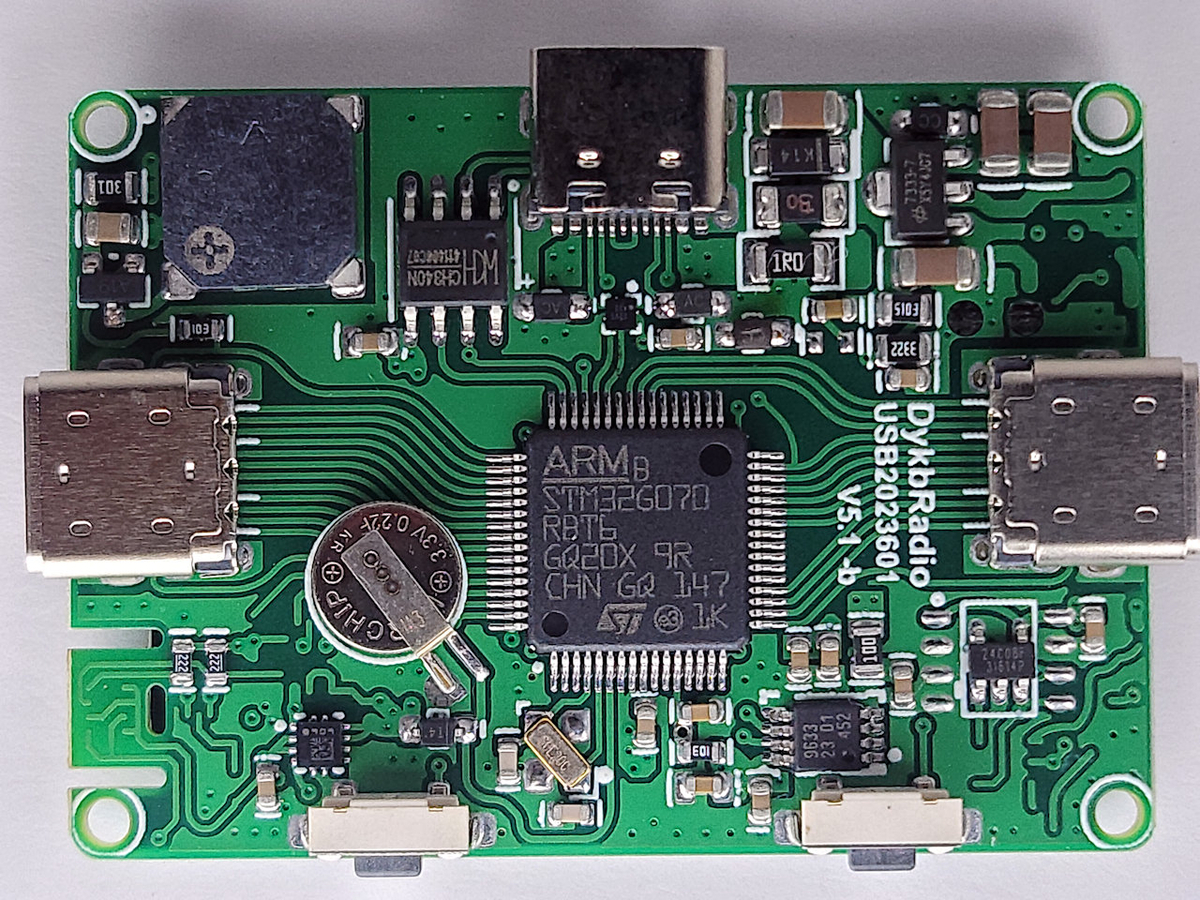

USB TYPE-Cデジタルディスプレイ検出モジュール,USB-C PDデータケーブル検出アダプター,ケーブル識別,携帯電話修理用テストボード

入力: + 5v-+ 48v/400mause a usb type-cケーブル
Type-c 24ピンテストおよびラインシーケンス検出

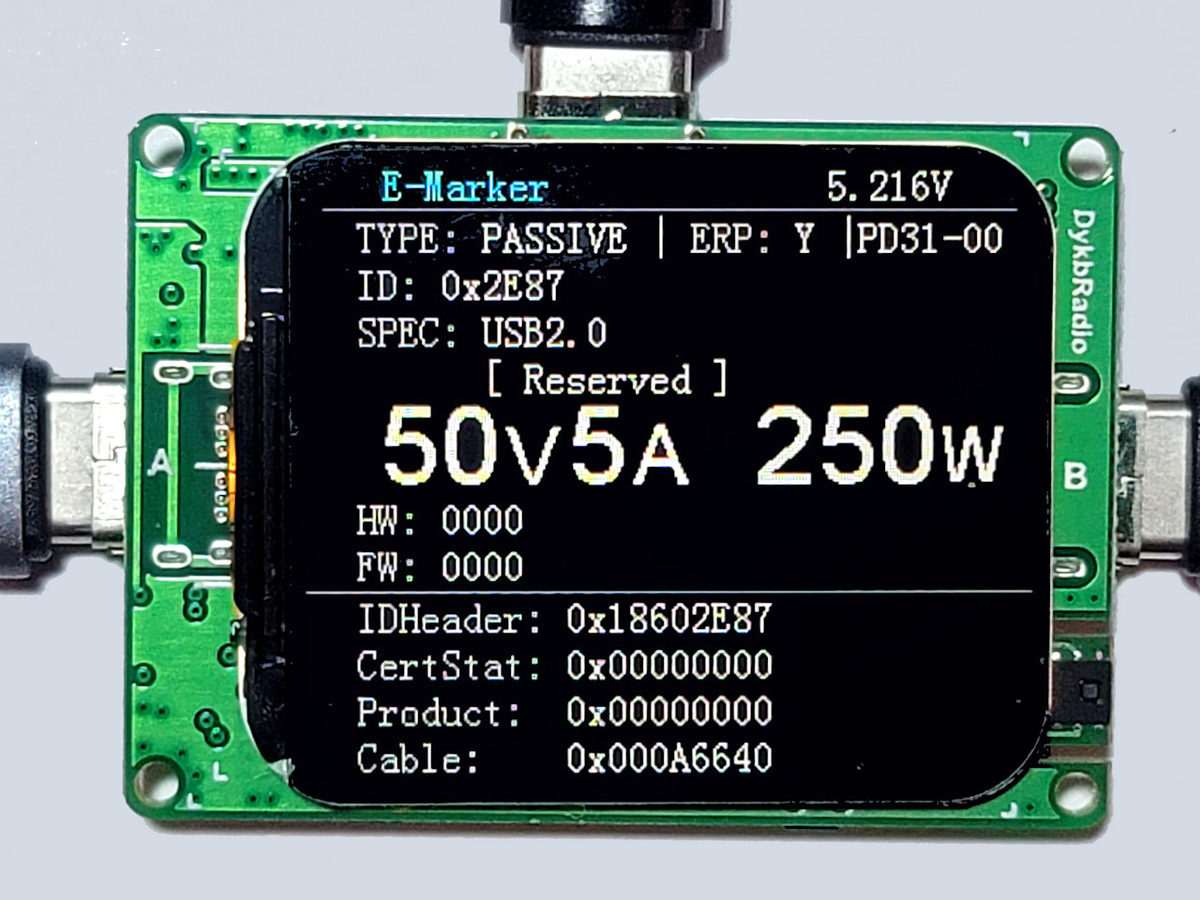

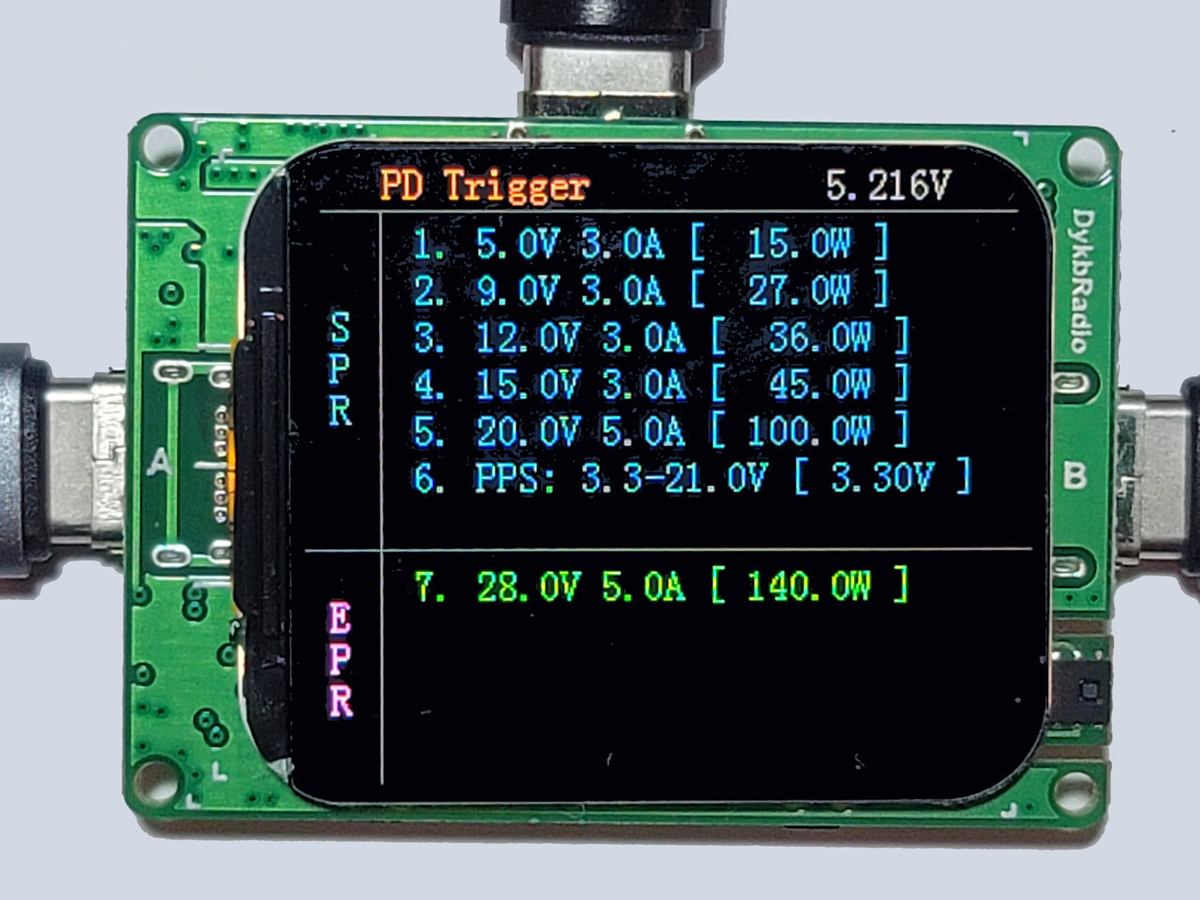

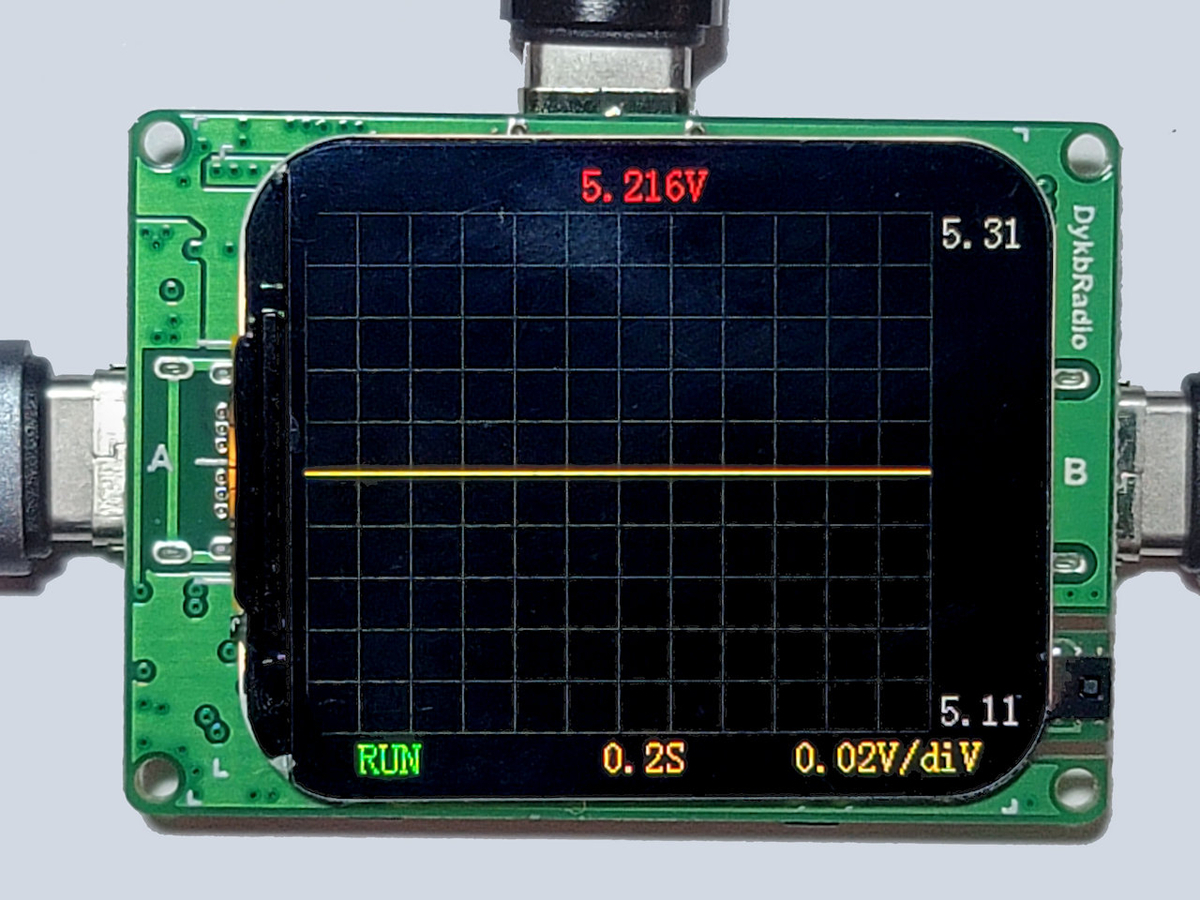

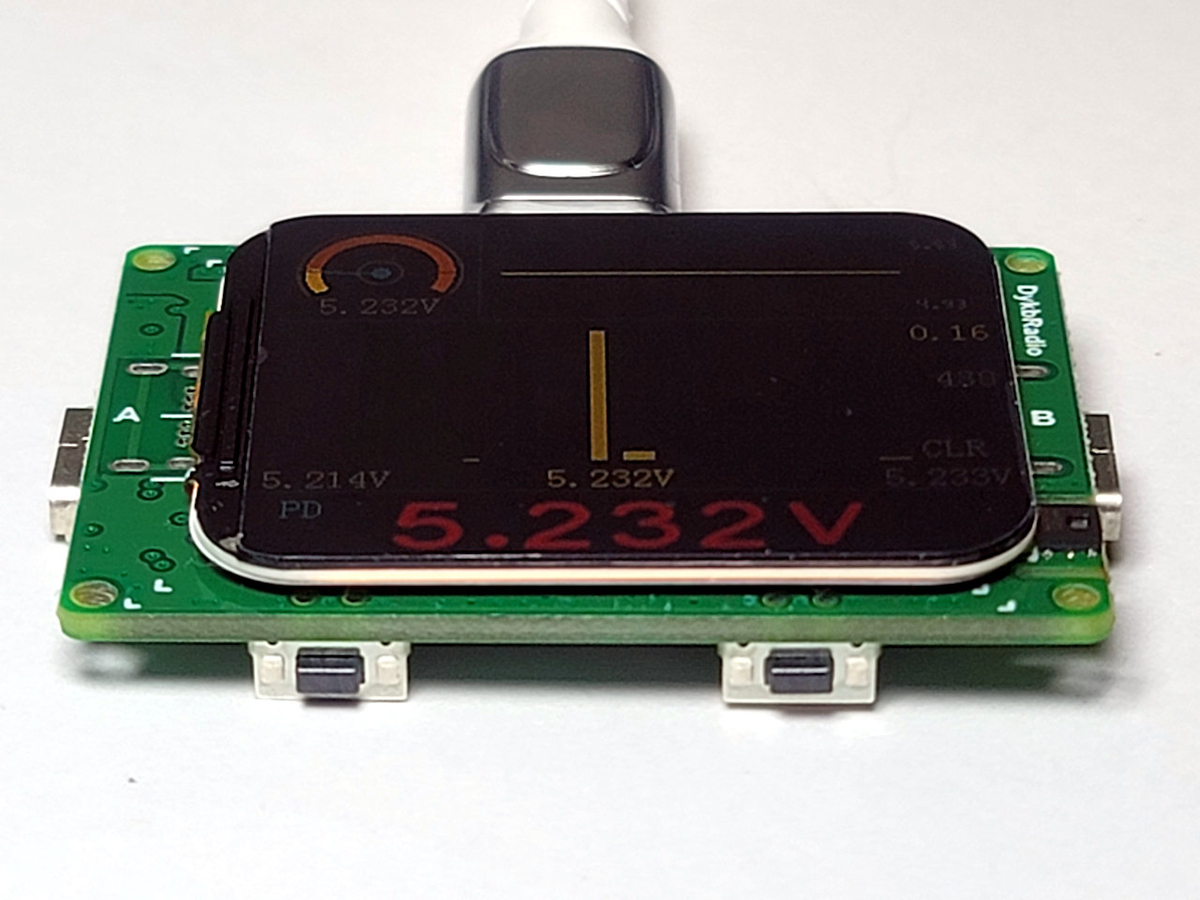

短絡テスト/接続テスト/セルフテスト Pdのトリガーとemarkerの読み取りをサポート
低および高抵抗のグループ化表示をサポート
温度と湿度の表示時計をサポート
Emarkチップによるケーブル検出のサポート
RPRD抵抗器と大容量コンデンサ接続テストをサポート
USB TYPE-Cラインテスターは、ラインワイヤー用のオープンショートサーキットテストツールです。検出器は、独自に開発した適応ラインファクターS-PSMアルゴリズムを使用して、さまざまなUSBケーブルを確実に検出します。テスターは24ピンの完全接続を使用して、オープン回路、短絡、ラインシーケンスの問題を検出します。テスターには、簡単な操作と直感的なインターフェイスの特性があります。同時に、テスターはさまざまなインターフェイス、接続ベース、HDMIビデオケーブルなどのカスタムテストをサポートします。
さまざまなインターフェイス、コネクタ、HDMIビデオケーブルなどのカスタムテストをサポートします。

アプリケーション:

USBケーブル検出モジュールは、USB TYPE-Cケーブル、電話ホルダー、およびアダプターテスト機能を備えた回線検出モジュールです。このモジュールはさまざまな環境テストを受けており、工場でのワイヤー製造の検出装置としてだけでなく、デジタル製品店でのワイヤー認識、携帯電話の修理、検出にも使用できます。および個人の携帯電話のメンテナンス用です。

5つの基本的な検出モード

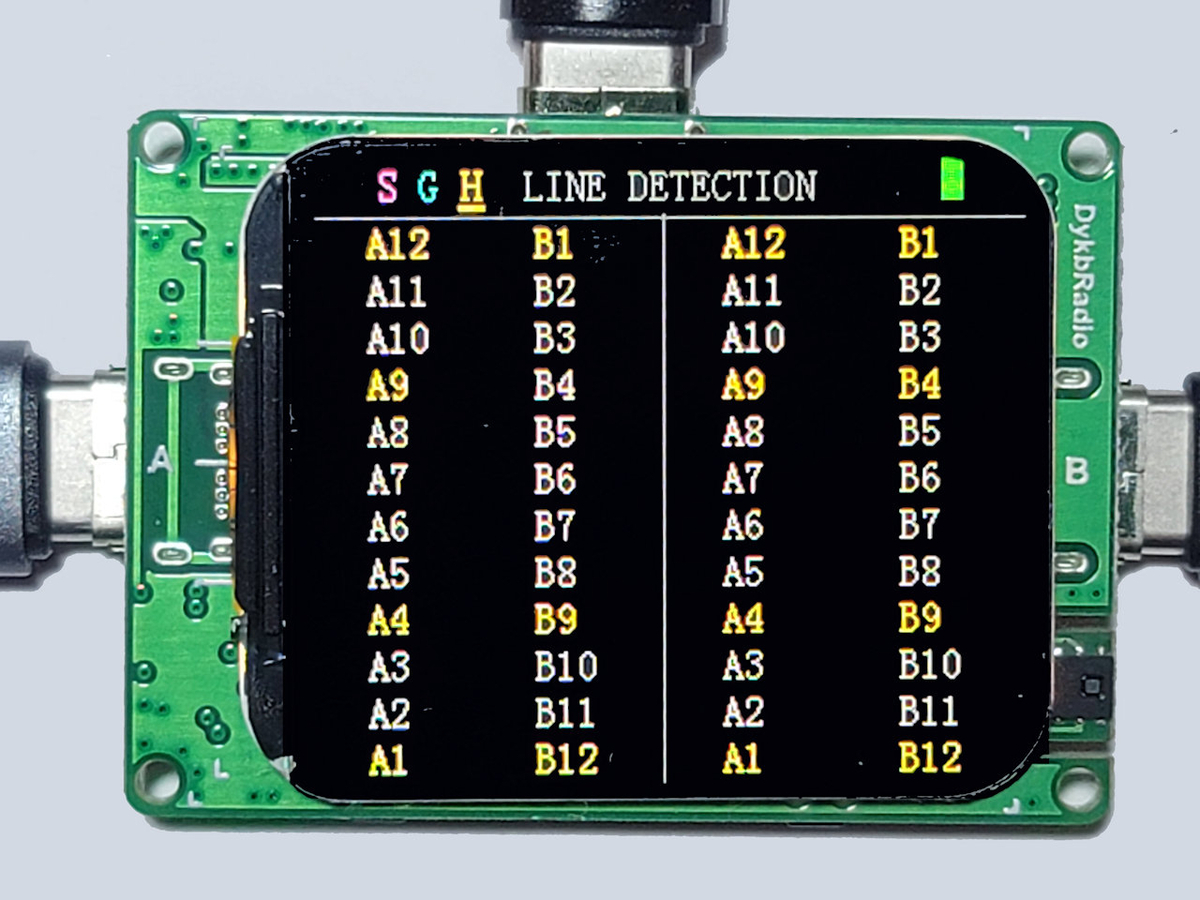

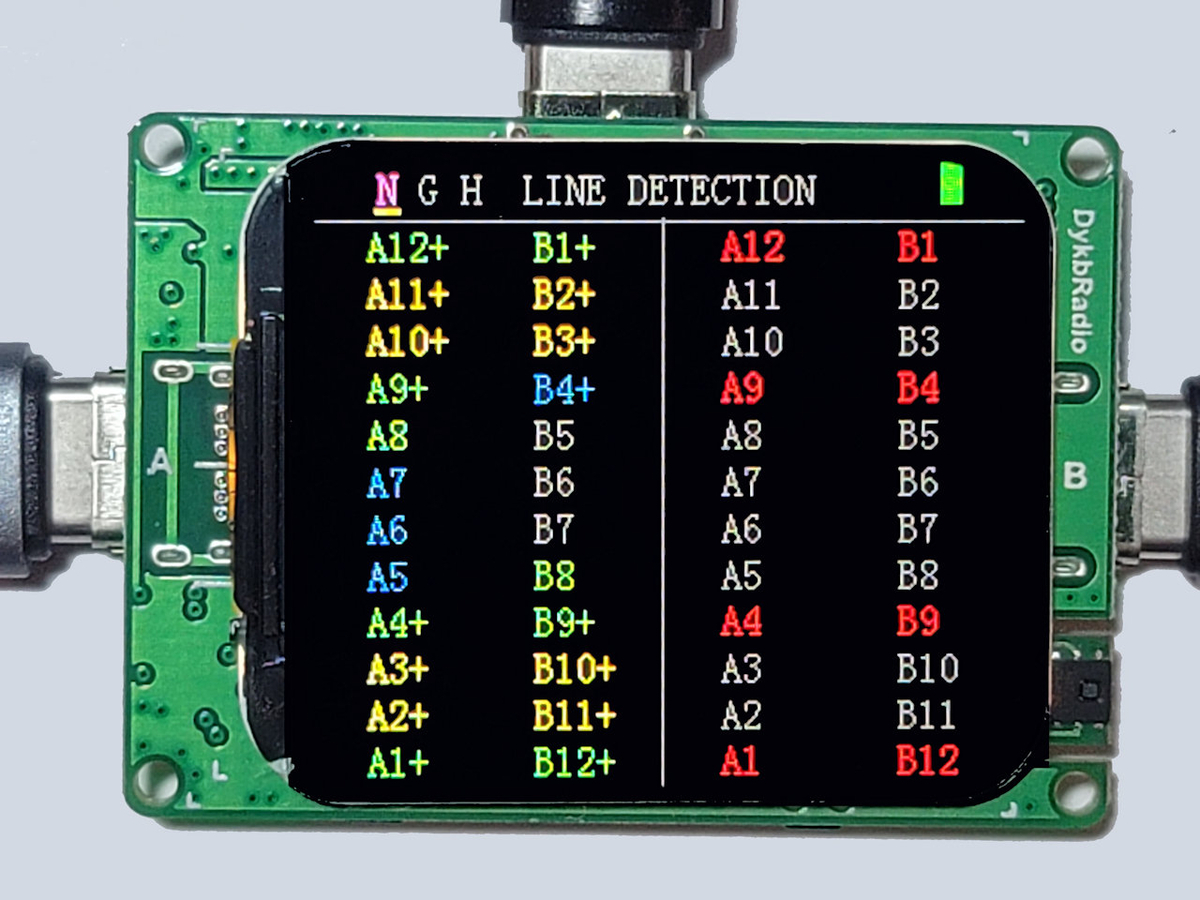

低抵抗検出n: 検出ラインのオン/オフおよび短絡 (100 kオームの抵抗ジャンパーを除く)
高抵抗検出h: rd、rpまたはライン間の静電容量などの抵抗によって引き起こされる短絡の検出 (高抵抗のため、静電効果に注意する必要があります)。

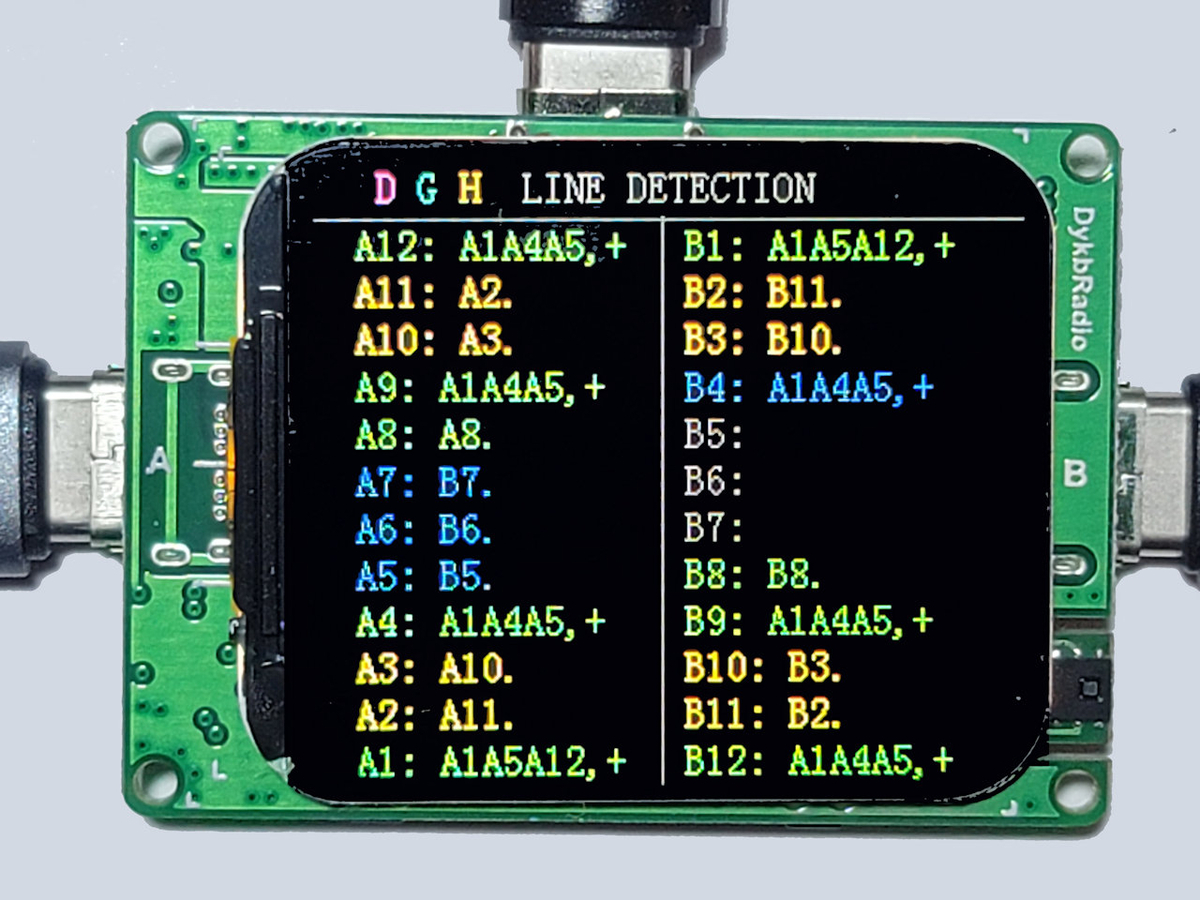

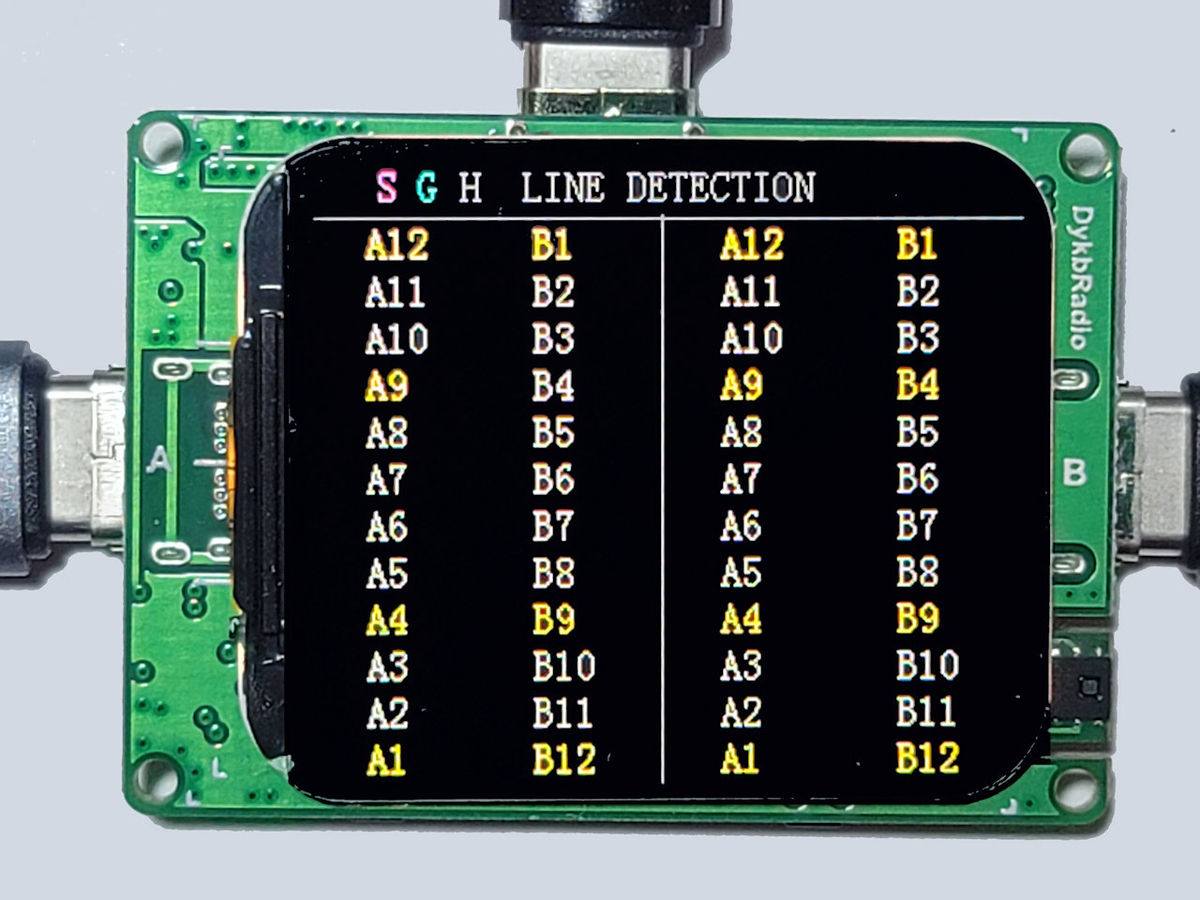

パケット検出g: パケットはケーブル内の短絡と両側の接続性を表示します。同じ色がグループとして表され、グループ内のピンが短い
接続の詳細d: ポートaとbの接続リストを示します。(+ はより多くのピンが接続されていることを示します)。接続の詳細の例: a1: b12,c1 +A1は、B12と同様に、ポートaに挿入されたワイヤーのピンa1を表し、d1はポートbのピンb12、d1を表します。+ 番号は、b12、d1番号に加えて、a1がポートbに接続するピンの数を示します。
セルフテスト: 誤テストを防ぐために、装備されている外部ショートコネクタをポートaまたはbにそれぞれ挿入します。 Ok文字を表示してテストに合格します。

A.portの説明: ポートa (左) はケーブルが接続されていることを検出します。ポートb (右) はワイヤーまたはシートの短絡を検出します。
B.モード表示モード: モード文字は画面の右上隅に表示されます。
C.mode switching mode: キーを押したままモードを切り替えます。 30秒以内に操作が実行されない場合は、スクリーンセーバーモードに入り、キーを押したままスクリーンセーバーモードを終了します。
