Treedix USBケーブルテスターをレビューする

あれから1年半

Treedixといえば1年半前にLED満載の基板でUSBケーブルチェッカーを発売した直後にAmazonで見つけてレビューした。

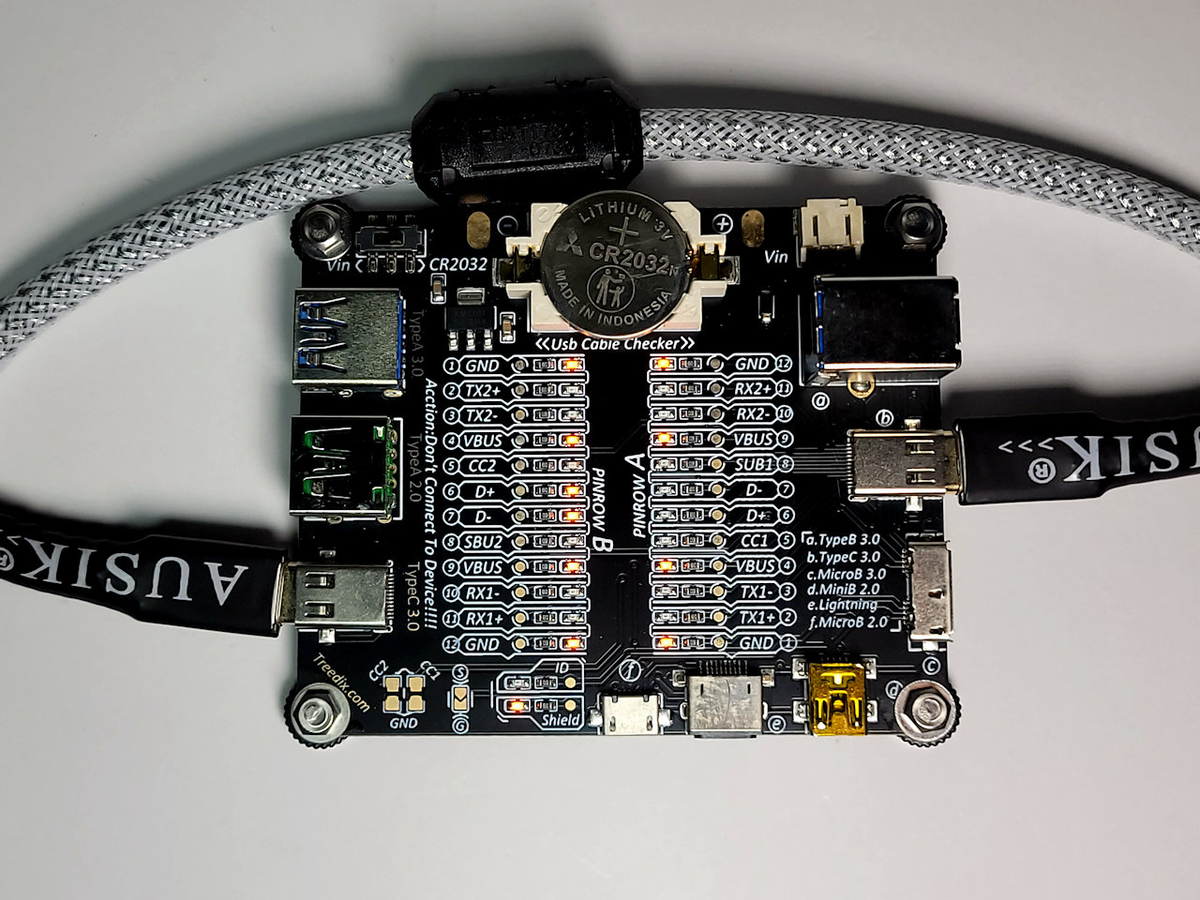

今も使用しているお気に入りチェッカーで、ソフトウェア関係なく極めて電気的に動作しているのがいい。アリエクでは類似品が多く出回るほどの人気商品になっている。

温故知新

そんな折に、Treedix公式ストアで新製品を見つけた。今度はチェッカー（UCC）からテスター（UCT）という名称に変化している。
あろえ作USBケーブルチェッカー2（UCC2）がLEDを廃止して全面液晶のUCC3に移行したように、これがLEDチェッカーの最終系なのだろうか。その昔、全自動麻雀卓の進化系として麻雀牌、点棒をすべて液晶表示に変えたテーブルが販売された。結果は散々ですぐに廃盤になった。テレビゲームの感覚や便利さだけでは語れないアナログゆえのよさを無視して開発を進めると本末転倒という結果に終わった例である。

しかし、あのTreedixが出したとなればとりあえずは試用せねばなるまい。今のところアマゾンやアリエクでの取り扱いはなく公式ストアのみである。49.99ドル（7,807円）で日本までの送料は無料だった。6日で届いた。

外観

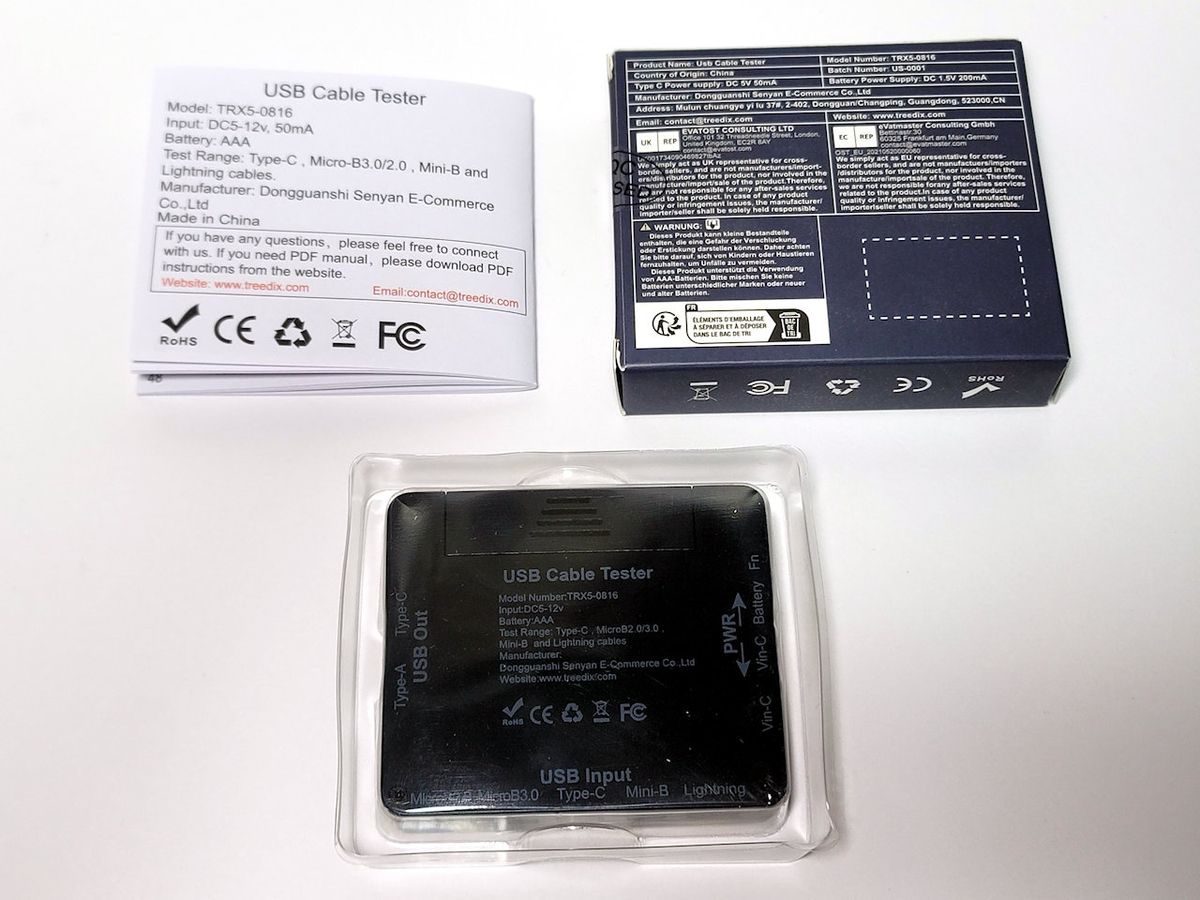

アリエクのようにつぶれた状態で来ることはなく、別箱に入れた上での梱包だった。化粧箱に取扱説明書まで入っている。

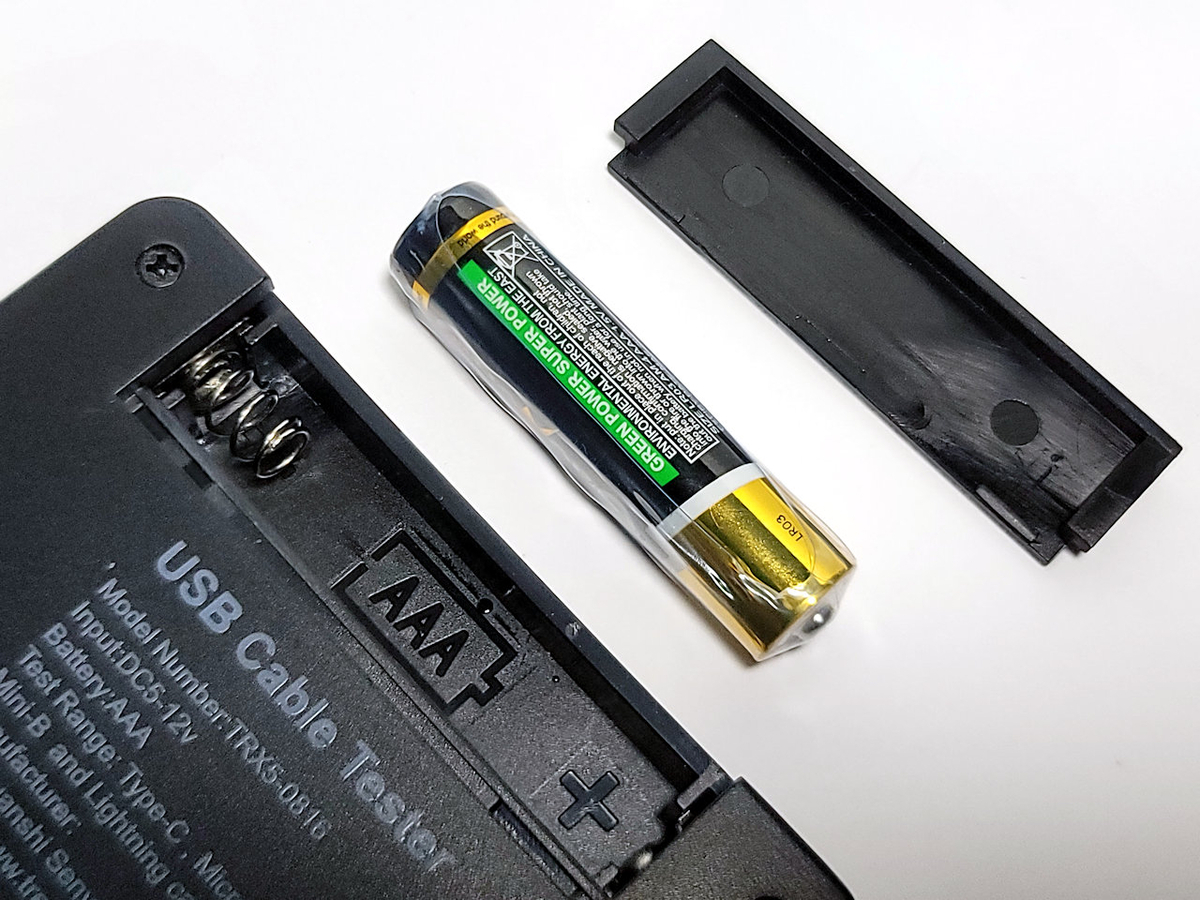

単4形乾電池1本で動作する。電池はシュリンクされていて使用前に剥がすようになっていた。これなら長期在庫になっても液漏れの心配は少ないだろう。

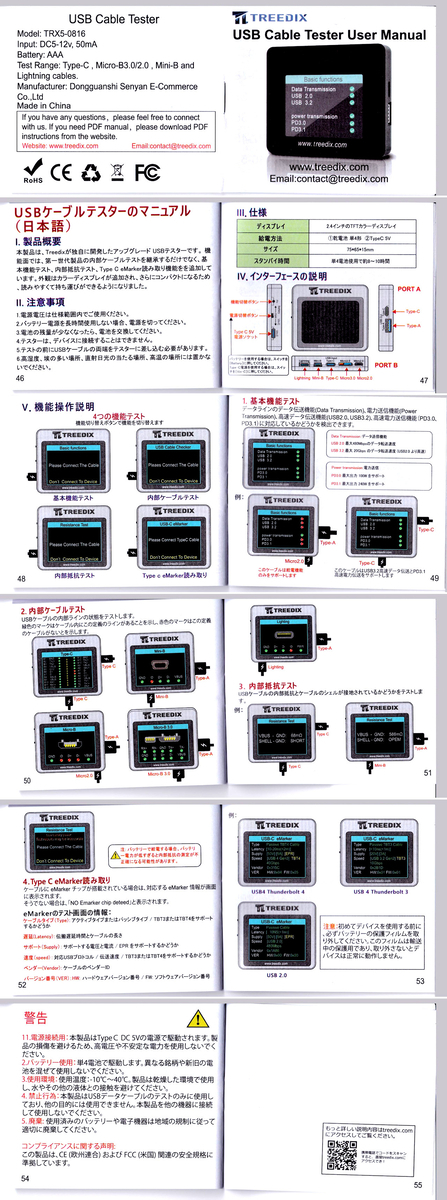

取扱説明書は6か国対応になっていて日本語は10ページあった。もっとも、とくに説明書を読まなくても使えるようになっている。

内部構造

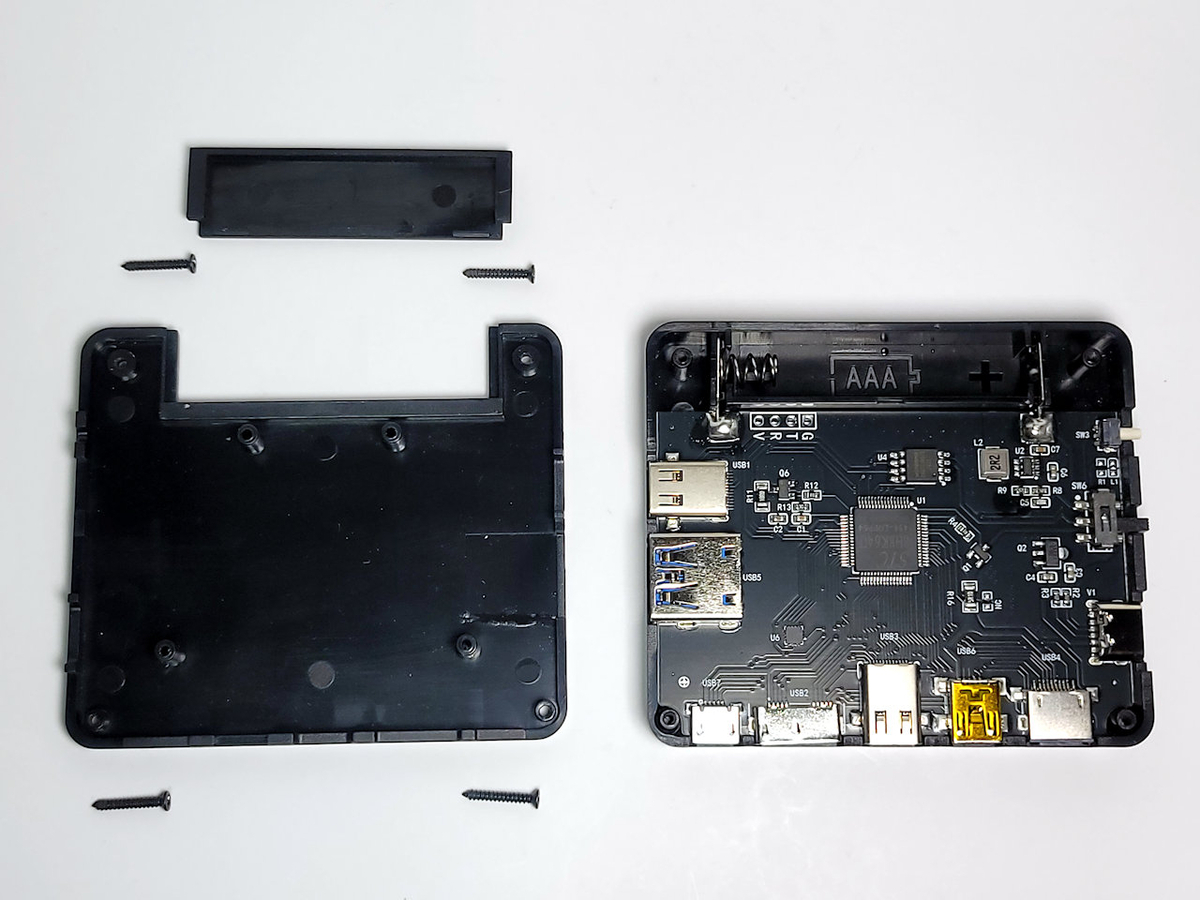

届いたらまずは中を検める。ネジ4本で留められていて簡単にご開帳となった。

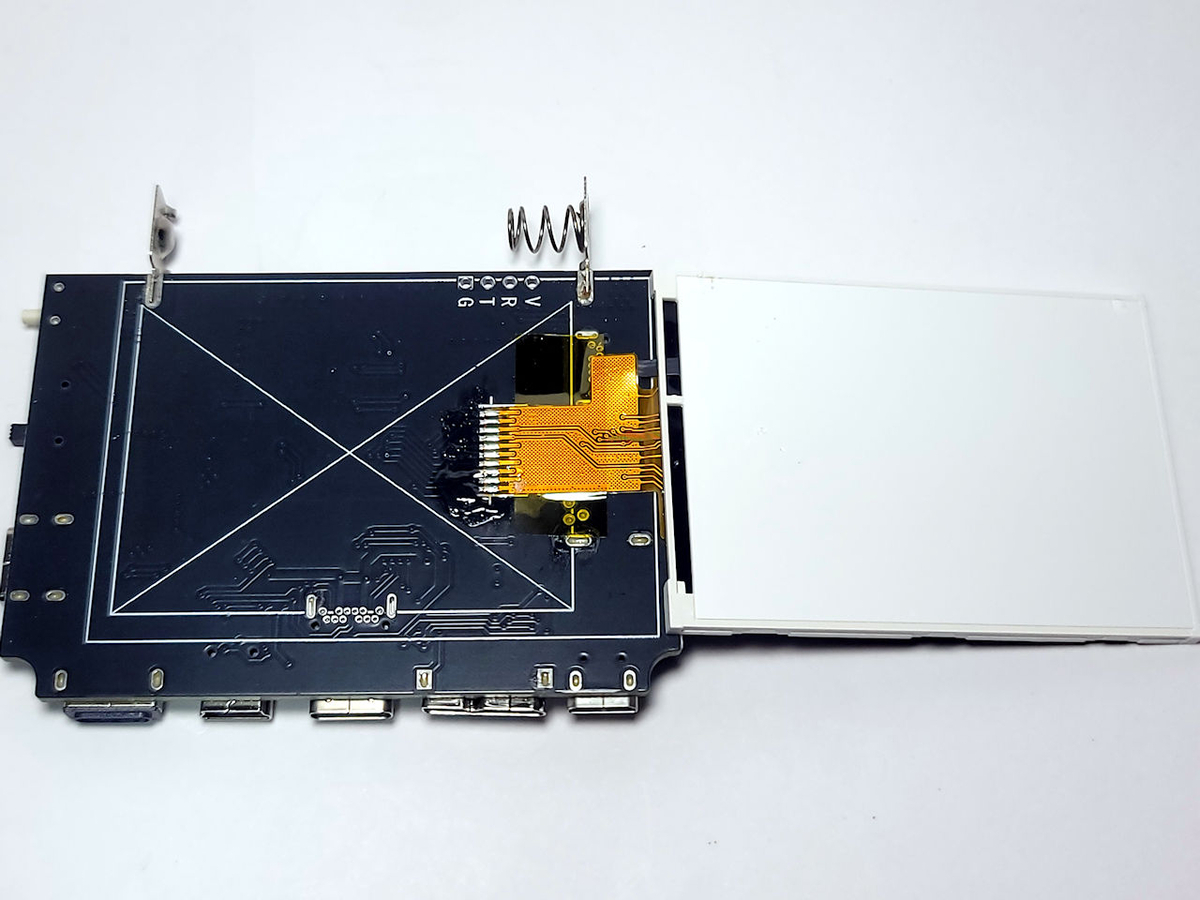

液晶部分はフラットケーブル直付けという残念構成だった。

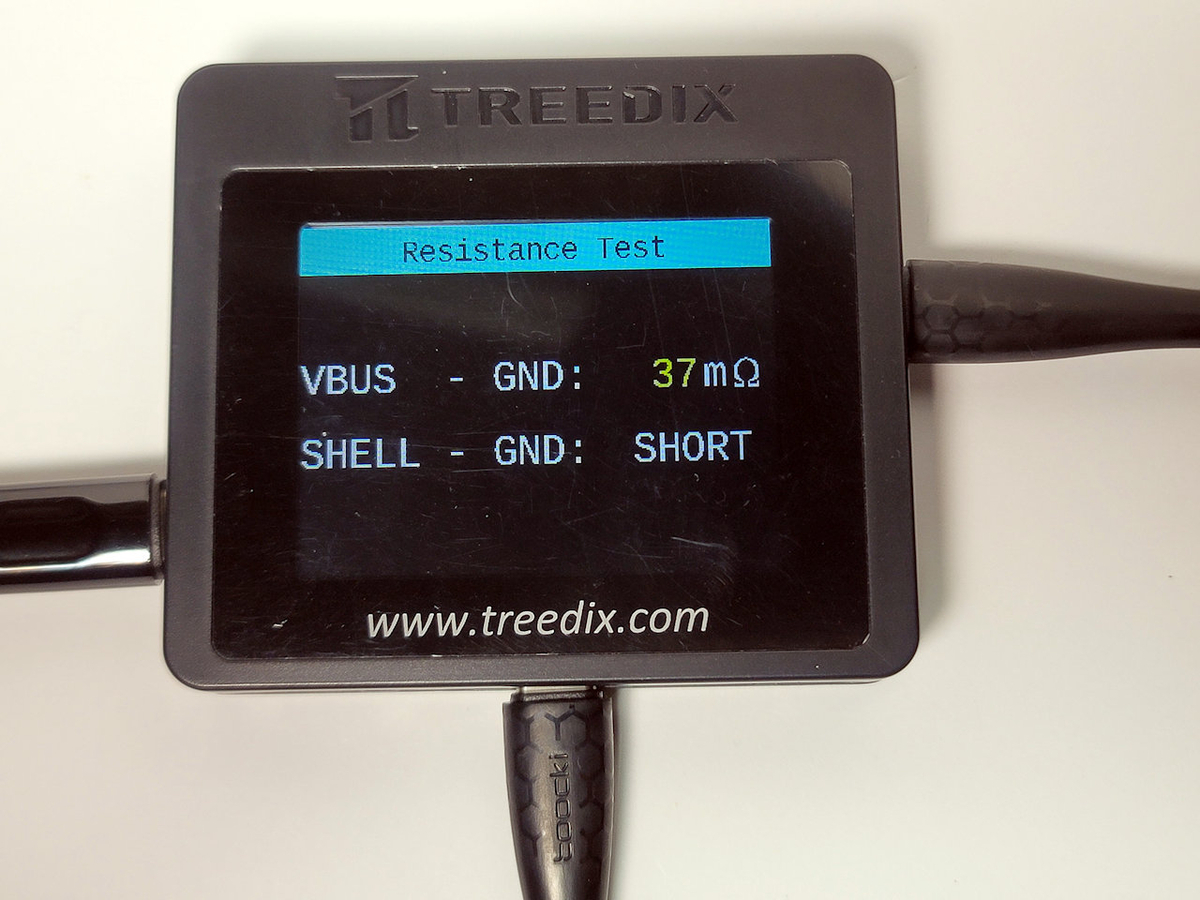

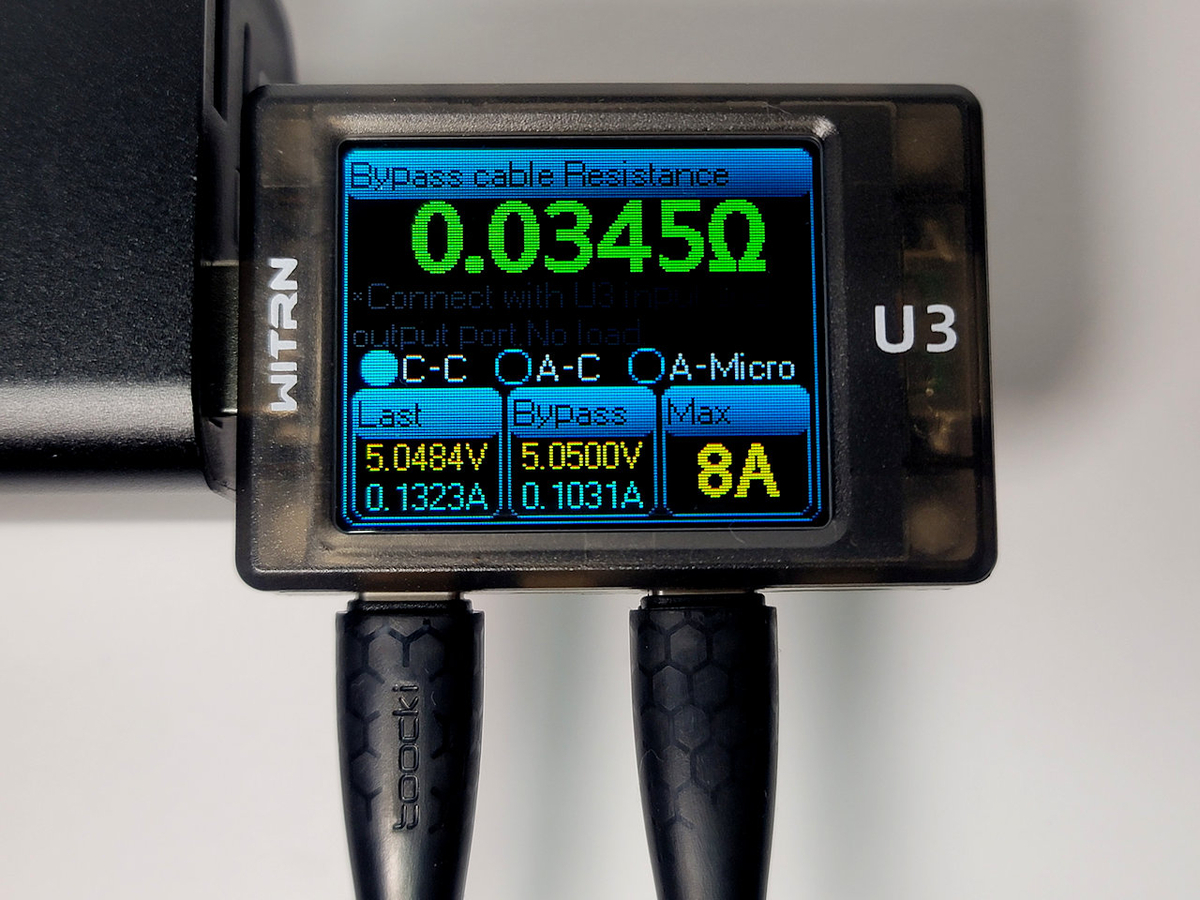

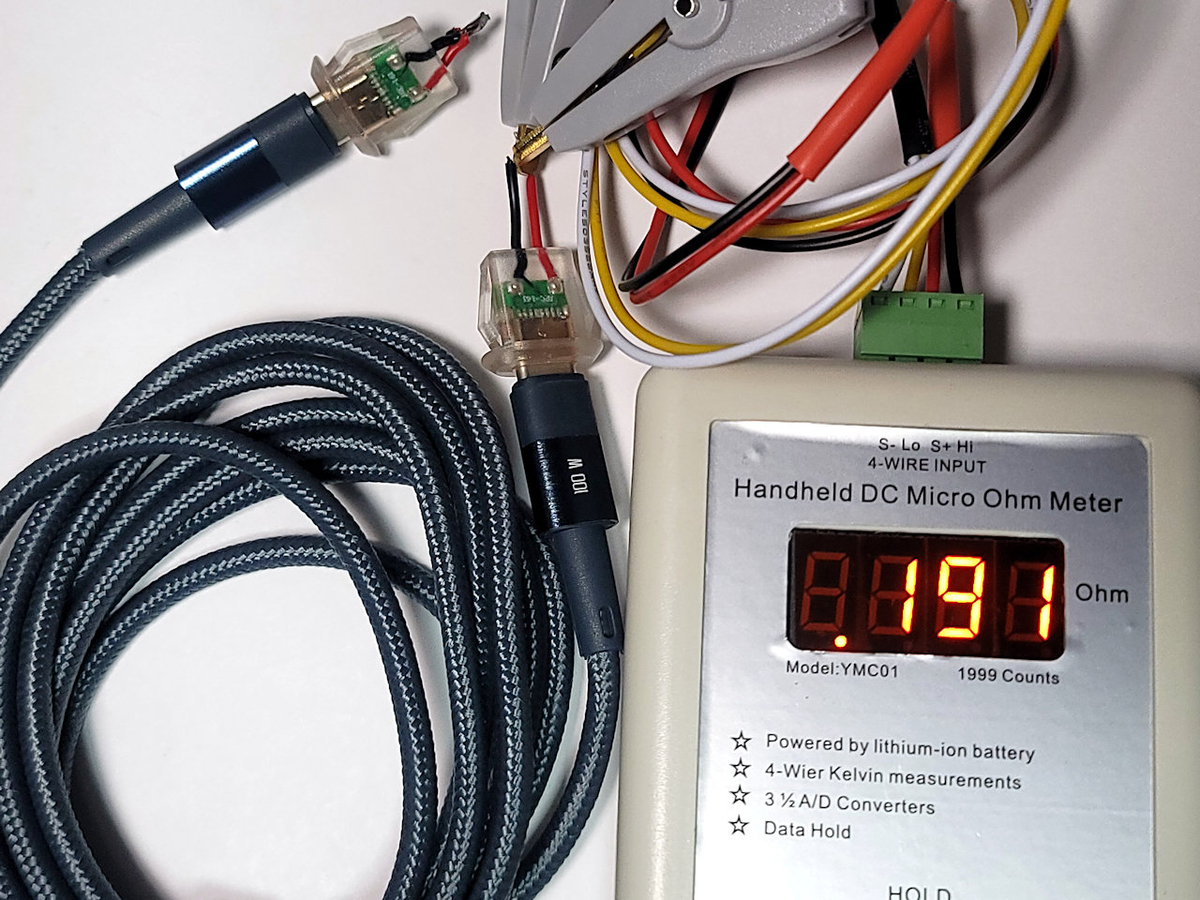

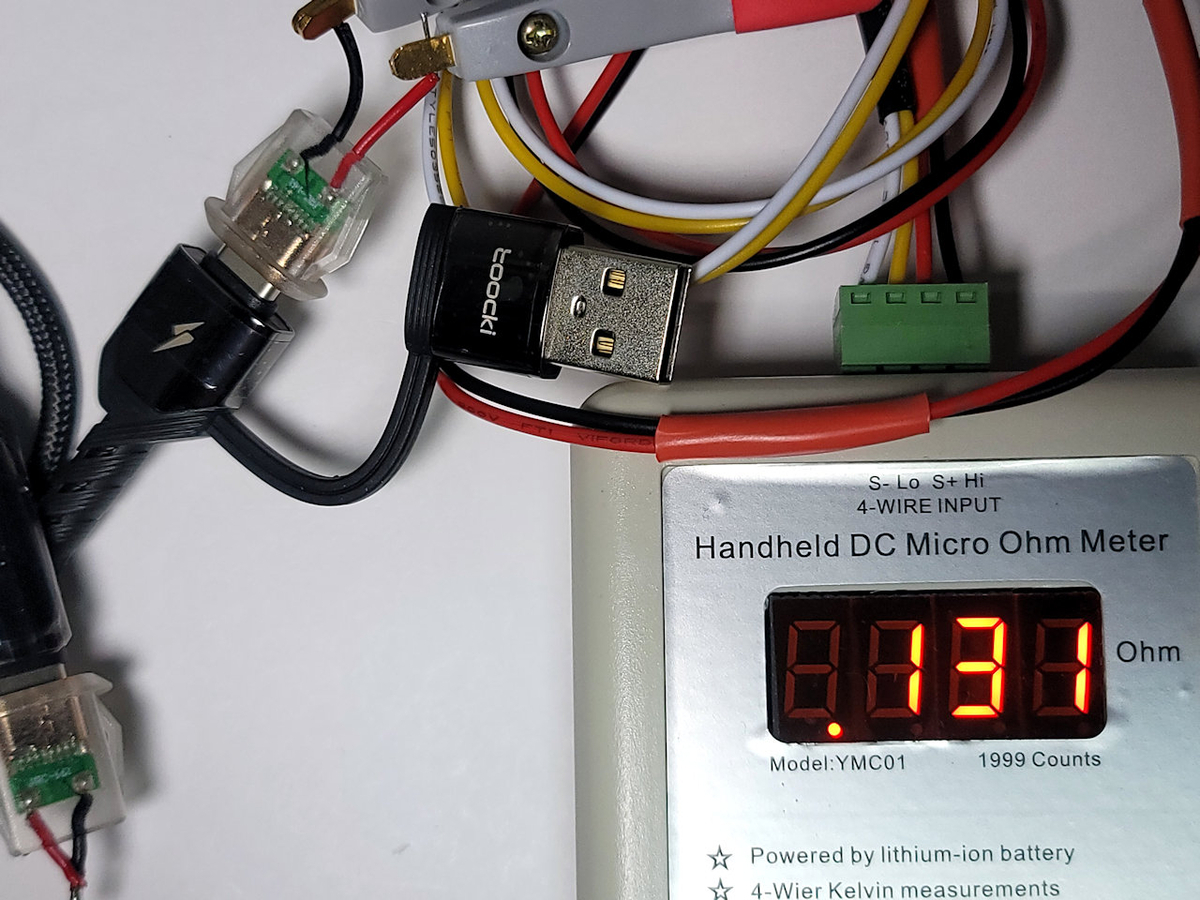

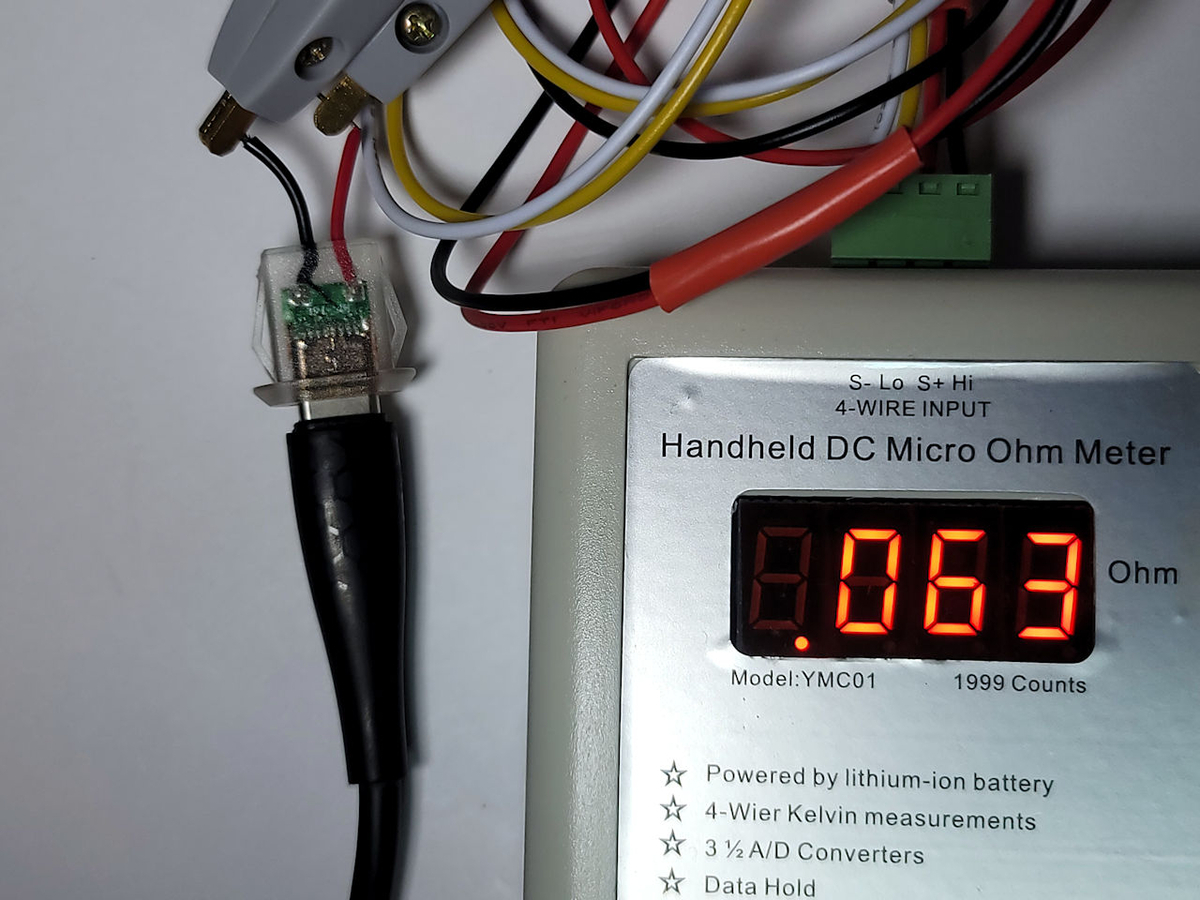

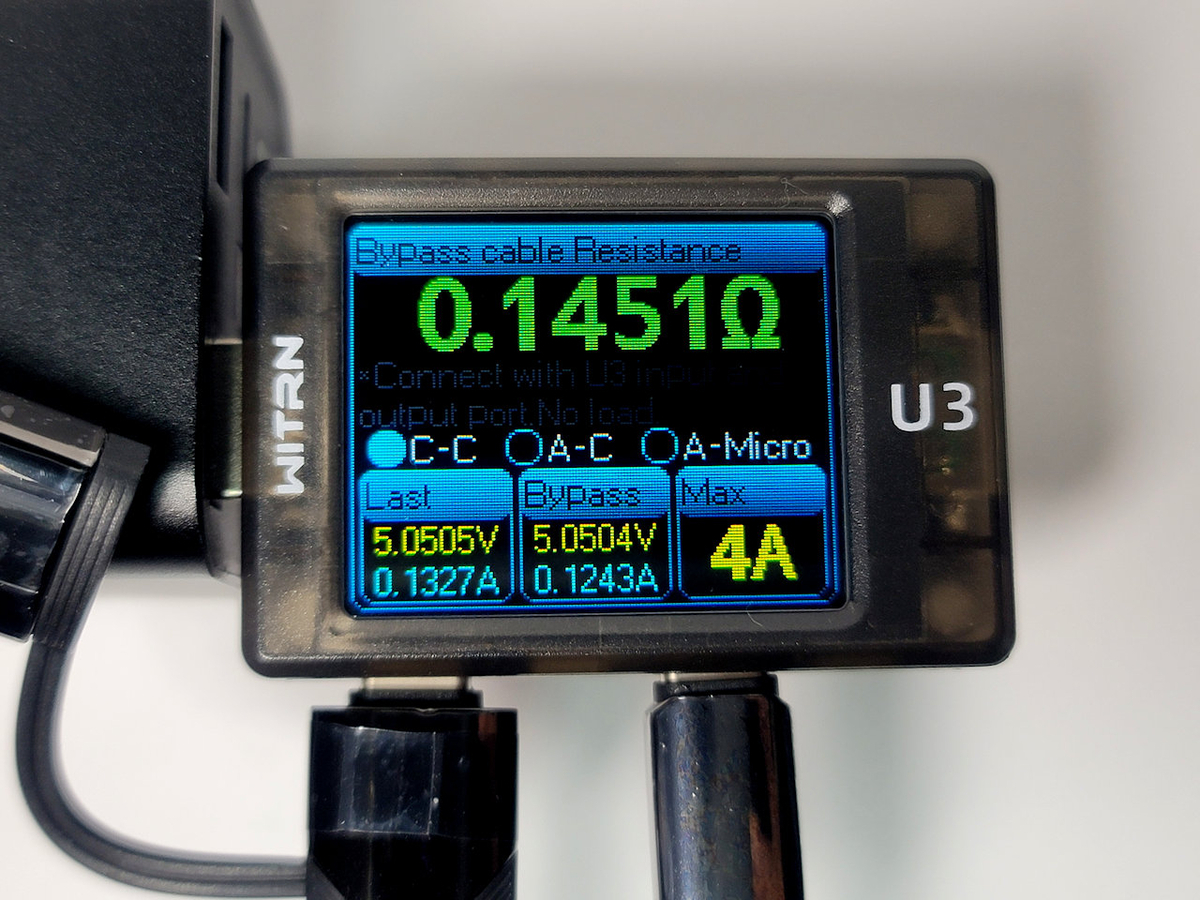

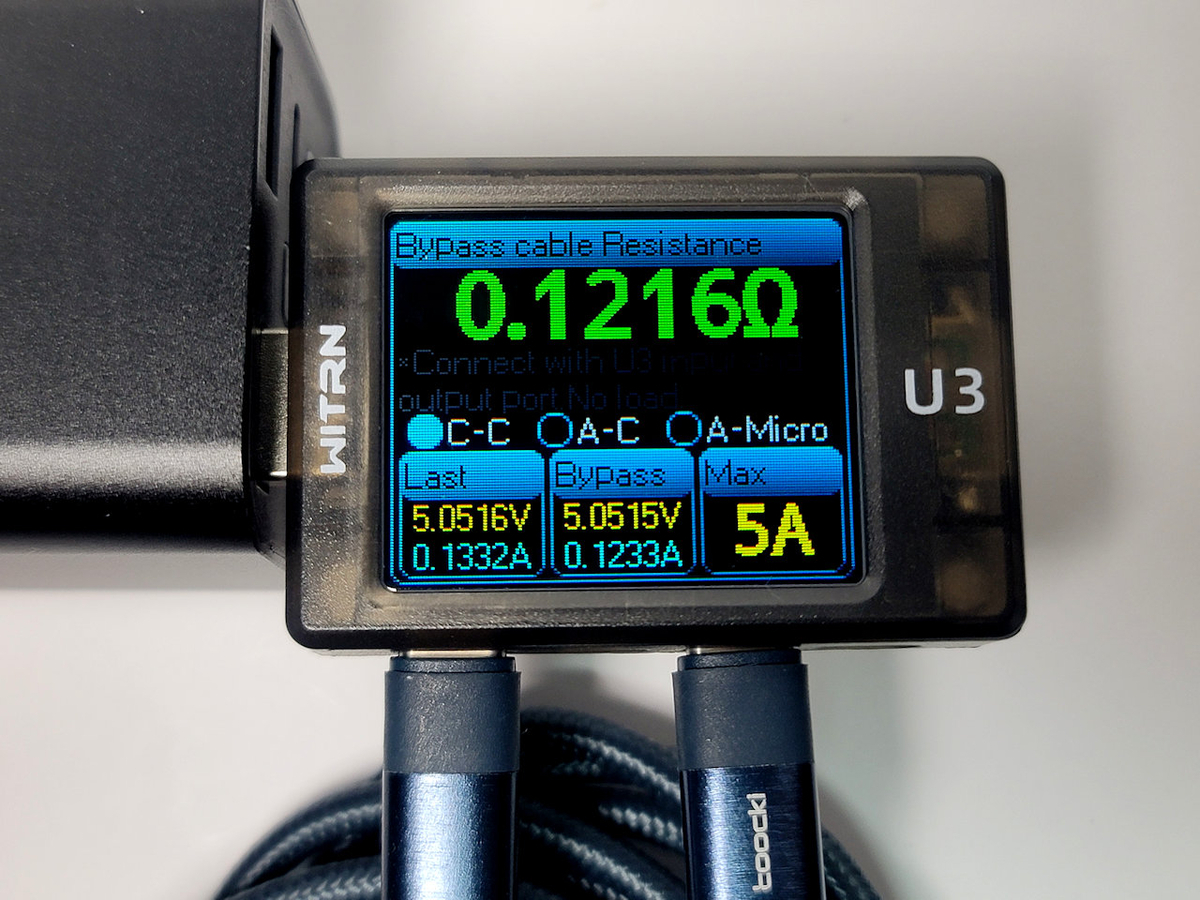

電源としてのType-Cに5.1kΩプルダウンがセットされているのがわかる。本機はType-C to Type-Cケーブルで動作する。UCC2/UCC3のように単体でUSBケーブルの電源ライン抵抗値が測定できる。計測に使うサンプリング抵抗はR16かR11と思う。測定の精度は改めて検証してみよう。

画面遷移

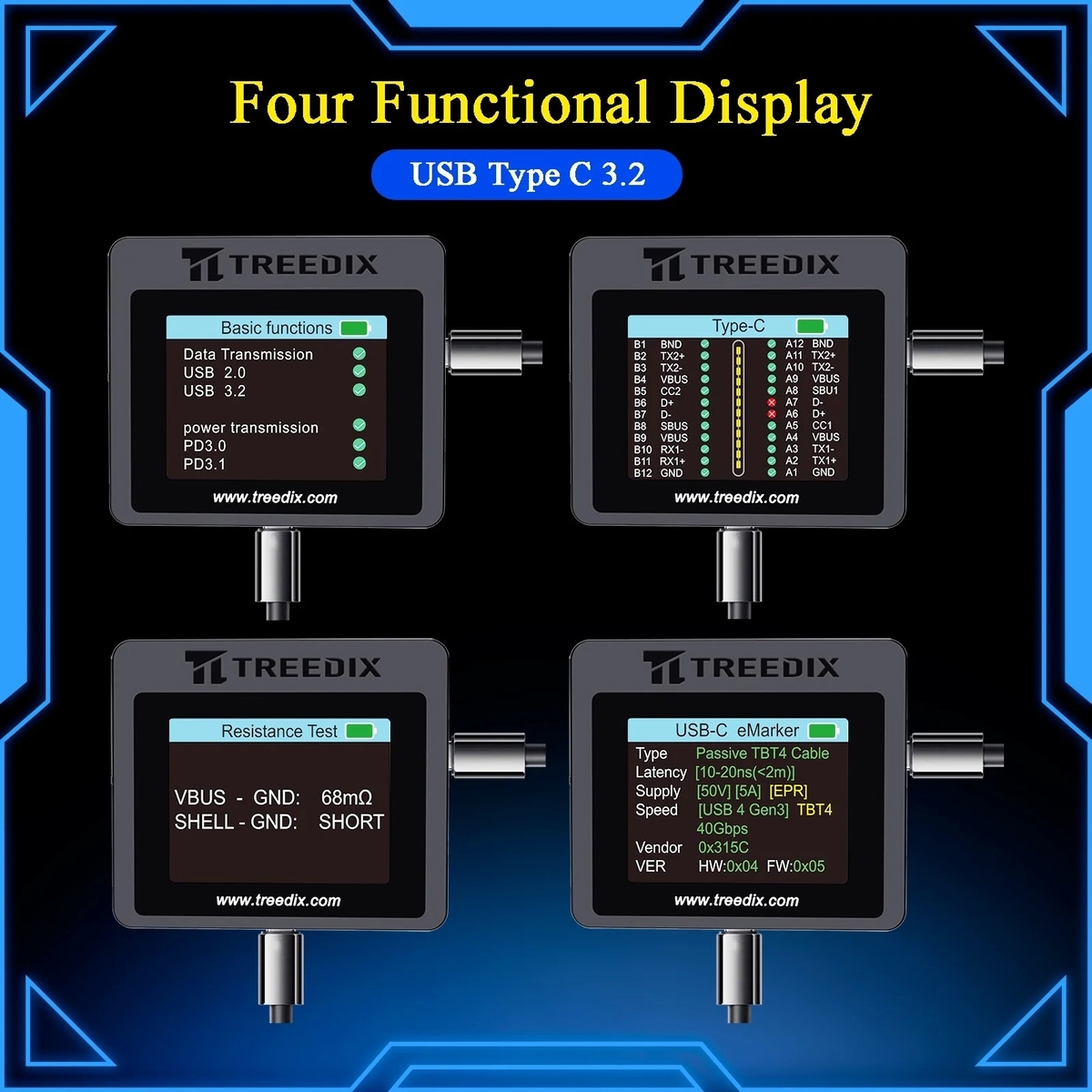

データおよび電源の規格
ケーブル結線図

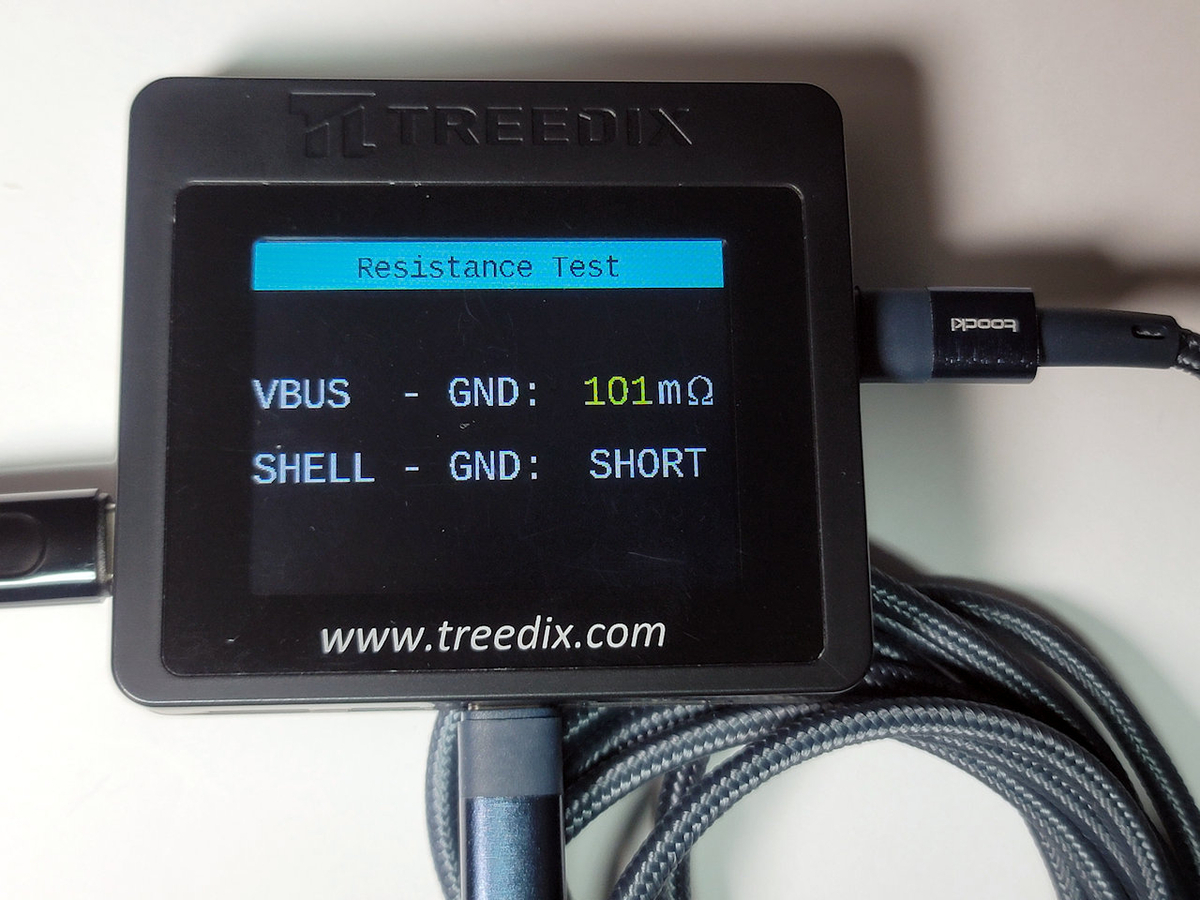

ケーブル抵抗値とシールド状況
eMarker（Type-C同士のみ）

見れる情報が極めて少ない。UCC2にあるプラグ内の抵抗ぐらい読み取って欲しい。評価すべきはコネクタの形状を模したグラフィカルな表示だろう。ただ、見てわかるだろうか。Type-CのB8にあるSBU2がSBUSと誤植されている。スクリーンショットだけではなく、実際のものも誤字のまま製品化されている。ソフト的なエラッタなら直して欲しいが、電源ポートとパソコンをつないでも認識する感じがない。ボタンを押しながらでもダメだった。PCからのファームウェア書き換えには対応していないかもしれない。

消費電力

Type-Cで駆動してくれるのでこのように消費電力を測ることができる。動作中でも0.14Wほど、ケーブル抵抗測定時に1.2Wほど一瞬上がるのがわかる。

特異ケーブルのチェック

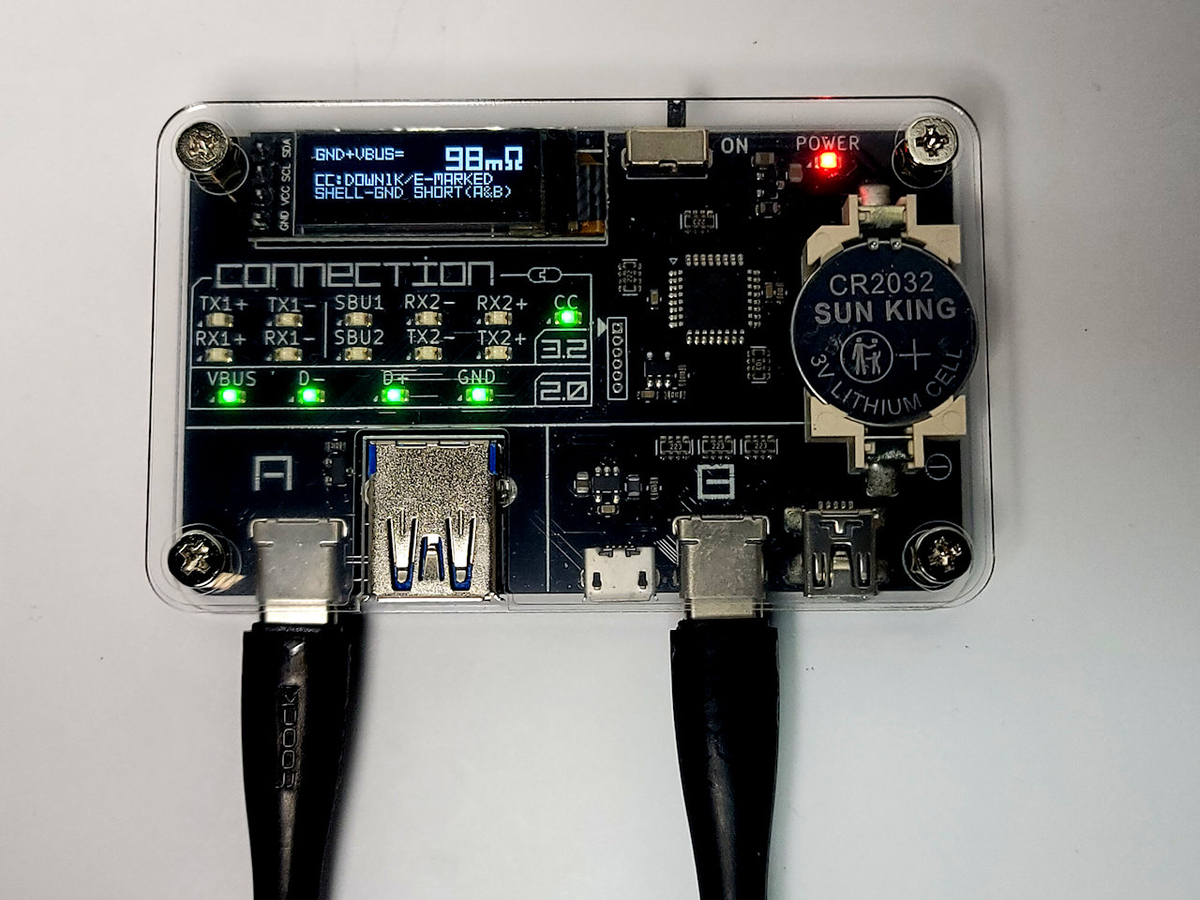

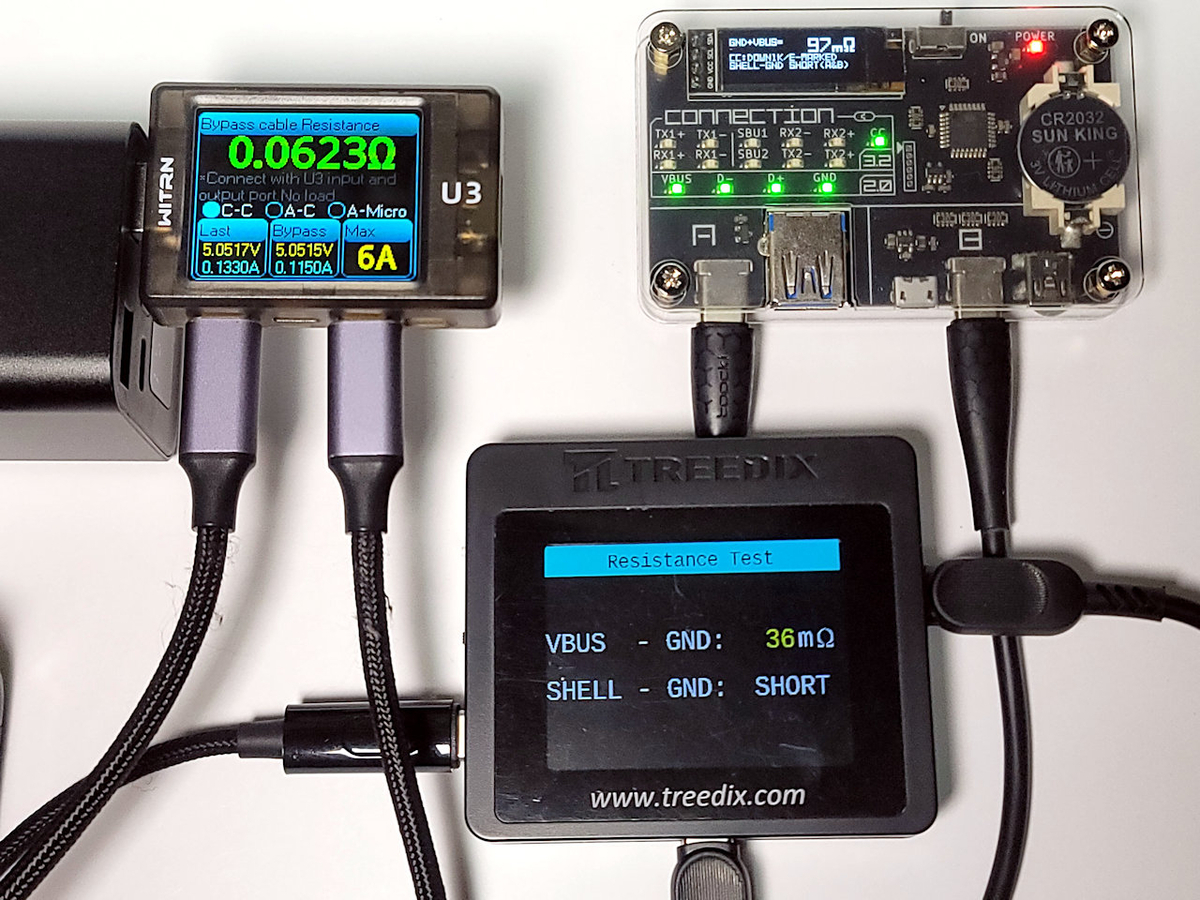

普通のケーブルをチェックしても普通に表示して終わるだけなのでおもしろくもなんともない。変わり種のケーブルでUCT、UCC,、UCC2がそれぞれどんな動作をするのか確かめてみよう。

ただ、当方アクティブケーブルを持ち合わせていないので、内蔵チップに電源が供給されて初めて動作が決まるタイプのチェックはできなかった。

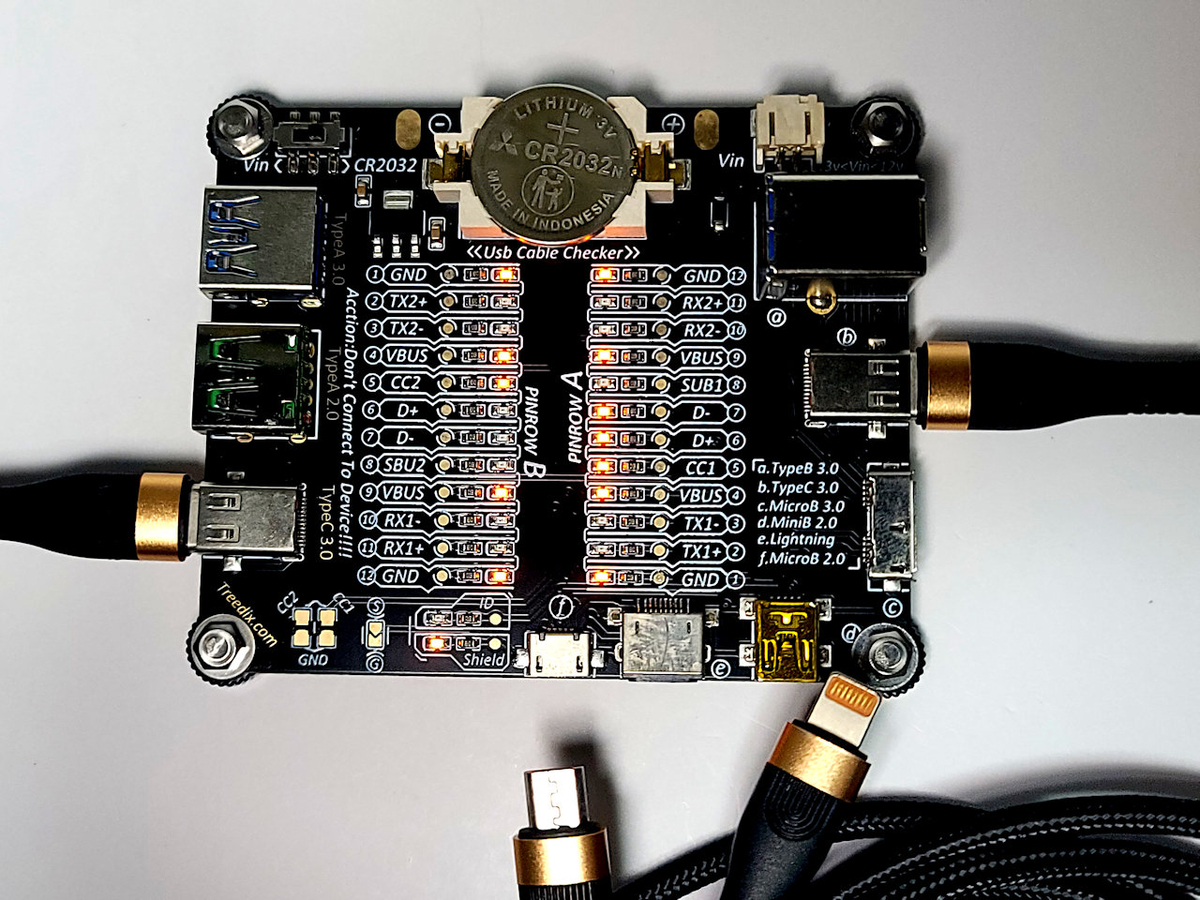

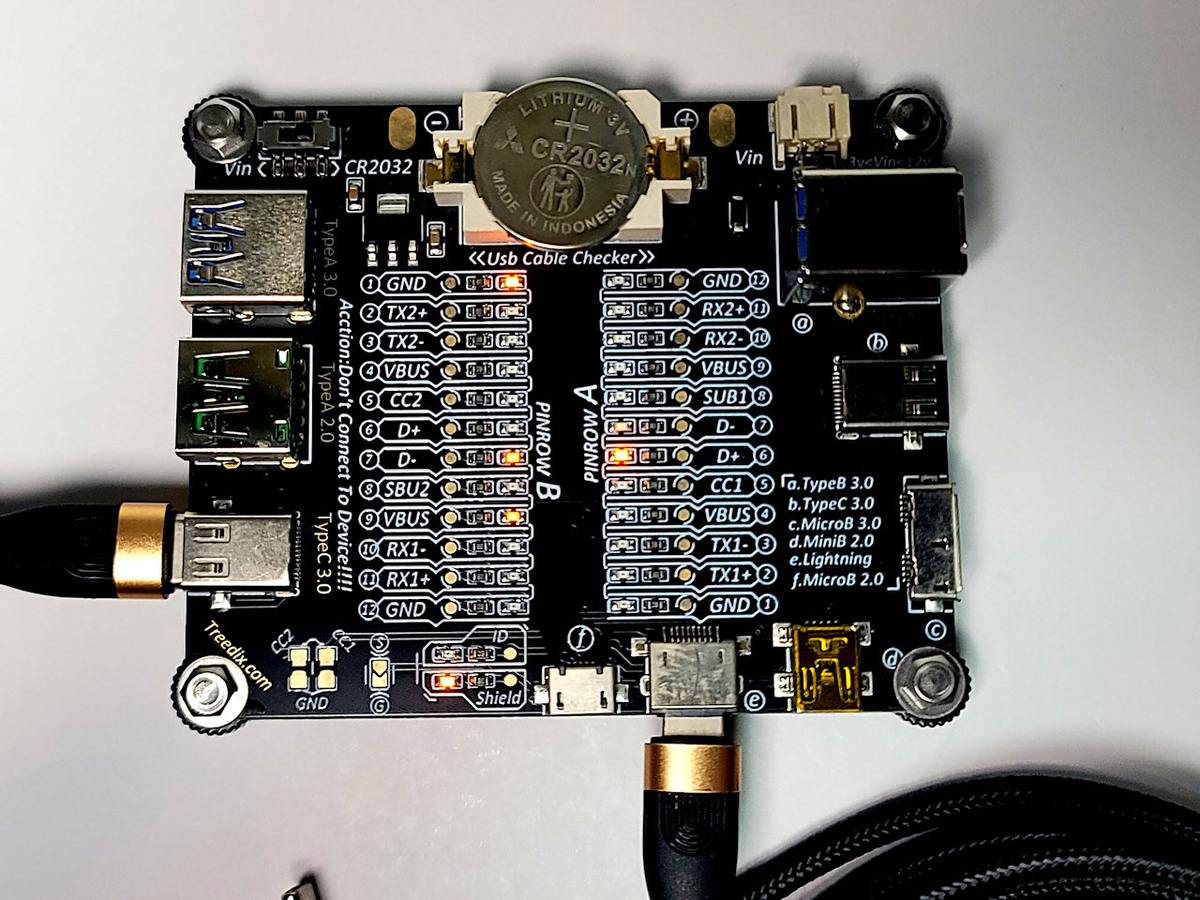

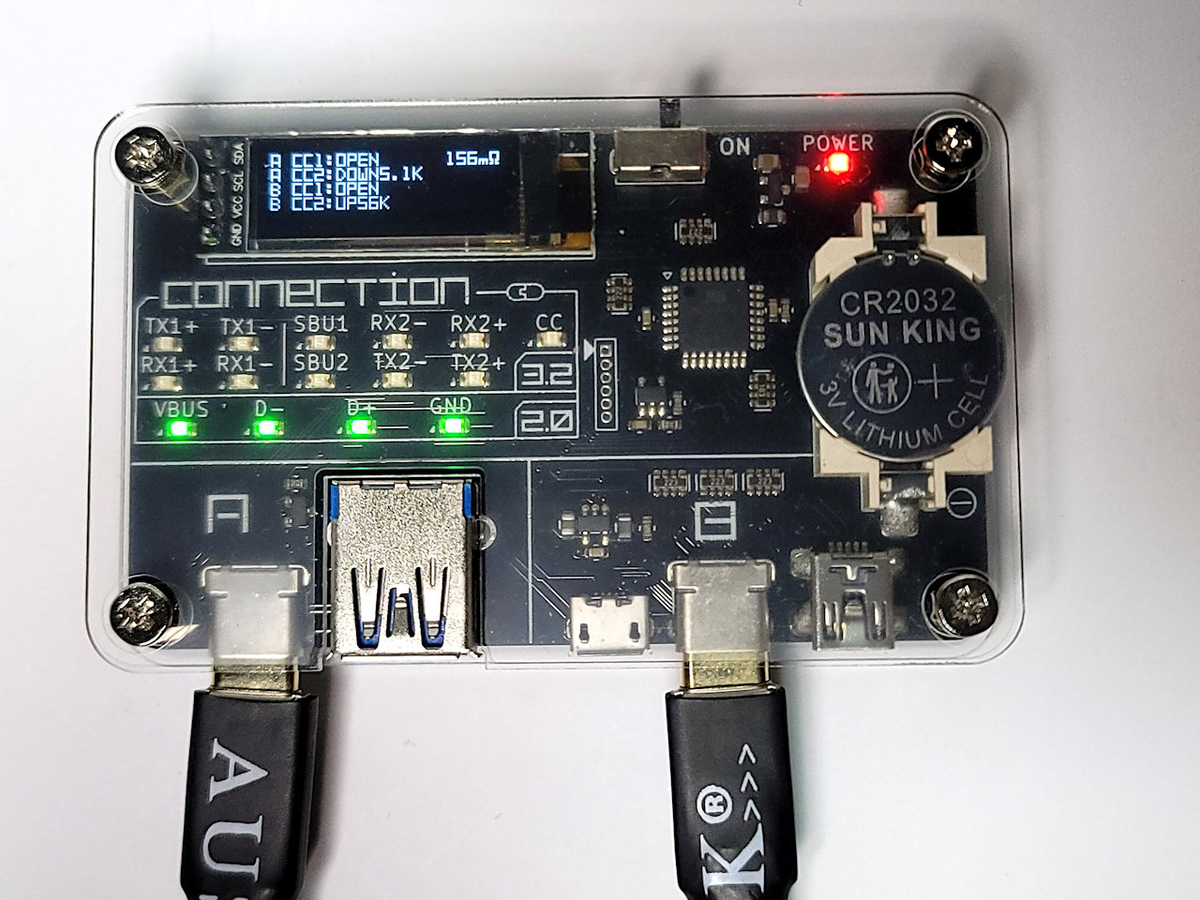

まず変わり種1本目はOTGケーブルと称して、C to Cケーブルなのに方向が>>>で決められていてCCがない。このためUSB PDは使えない。D+/D-はあるのでQCは通る。オーディオ用として売られている。いずれもクリアした。加えてUCC2はプラグ内の抵抗も読んでいるのはさすがだ。CC線が導通していないのにプラグ内ではCC端子に抵抗がセットされているのがわかる。

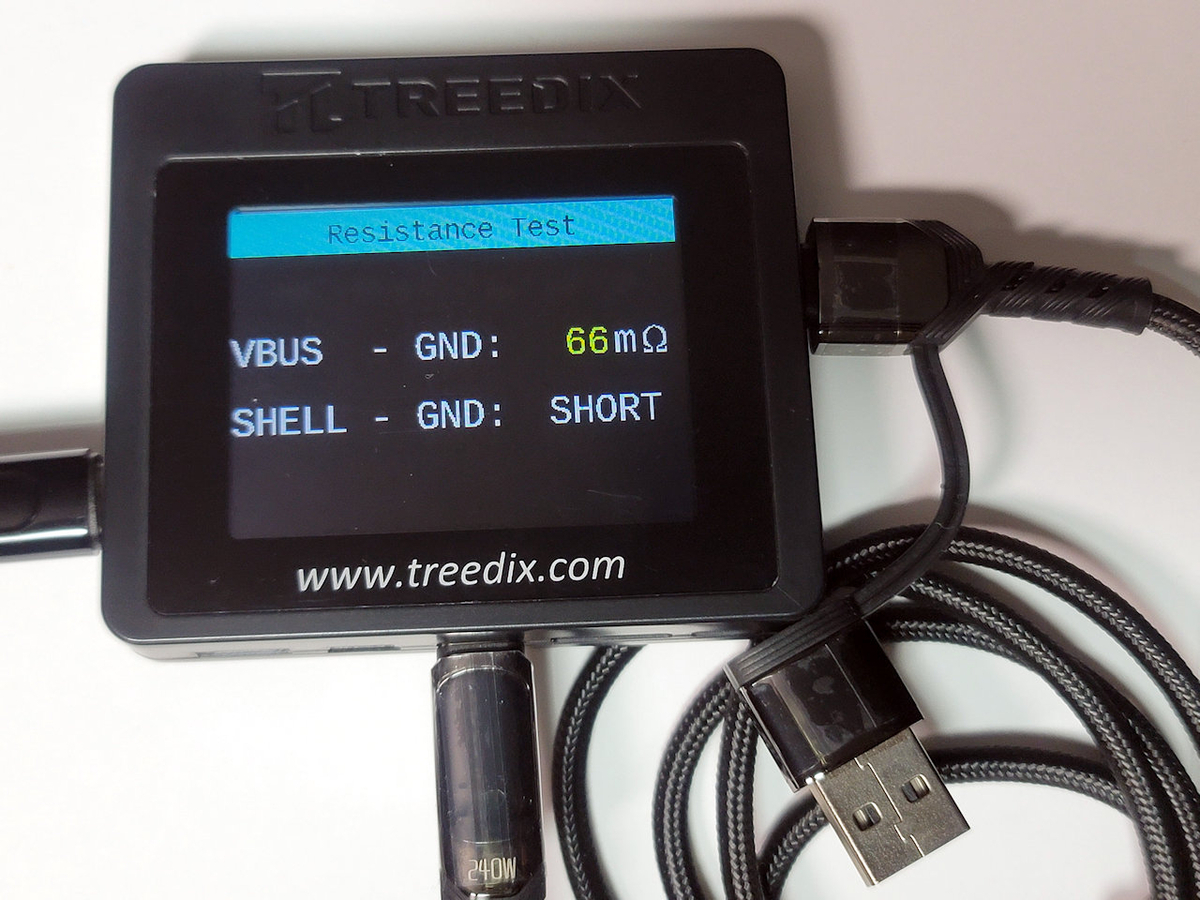

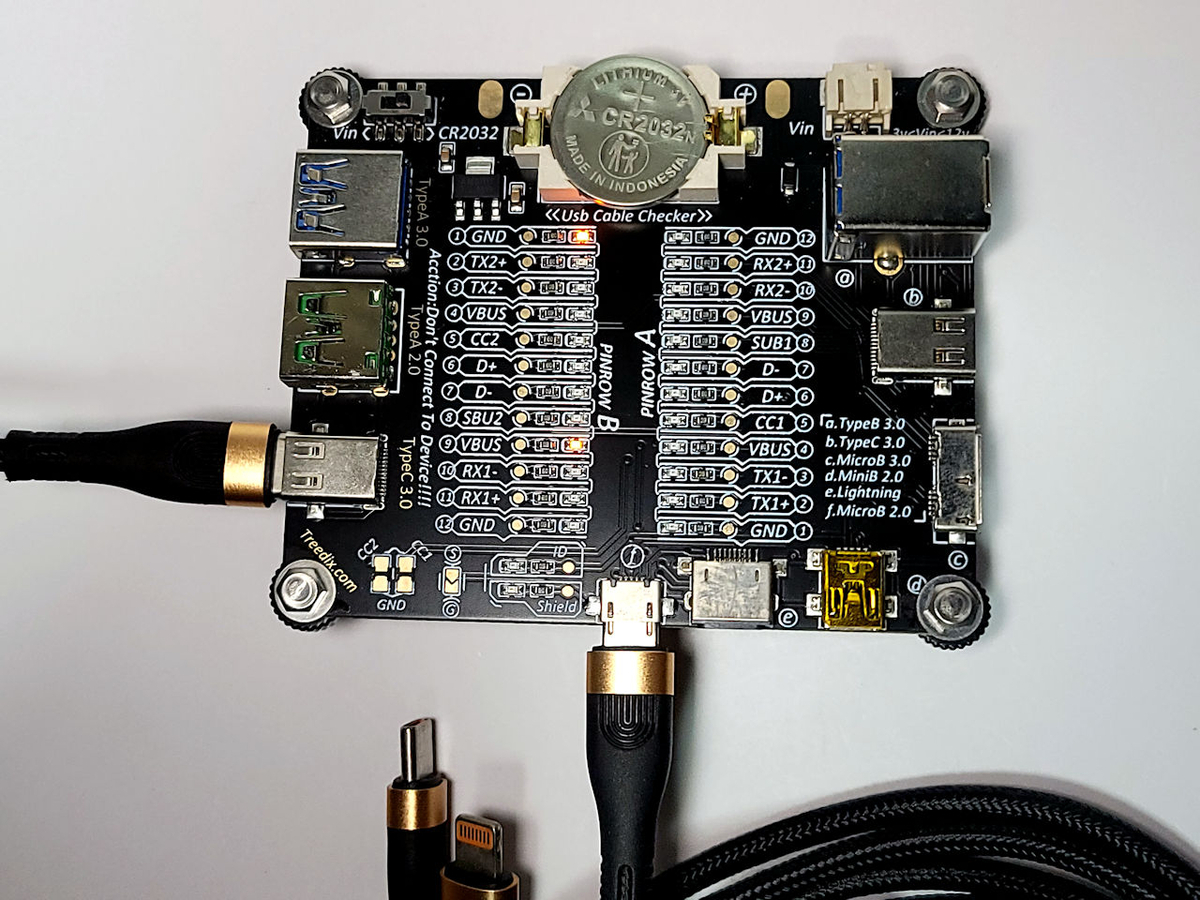

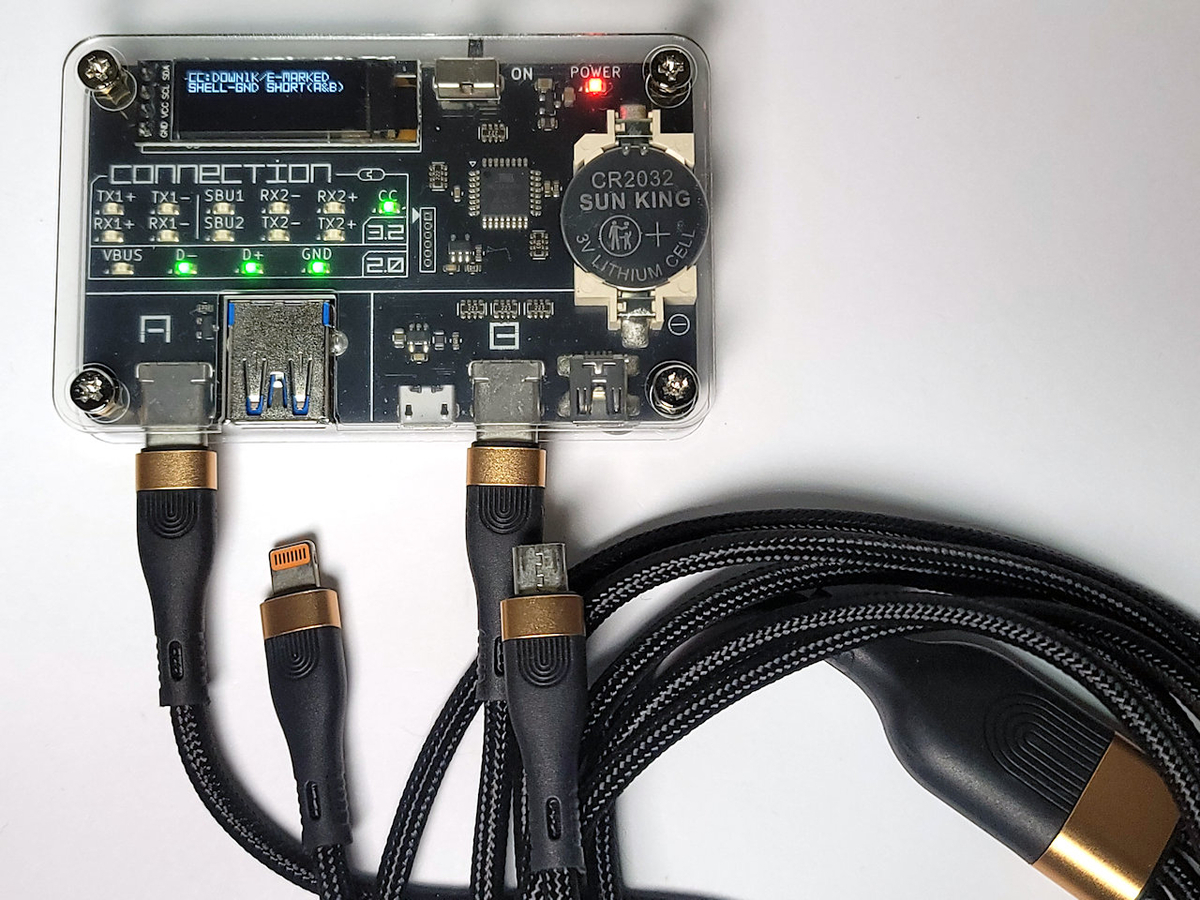

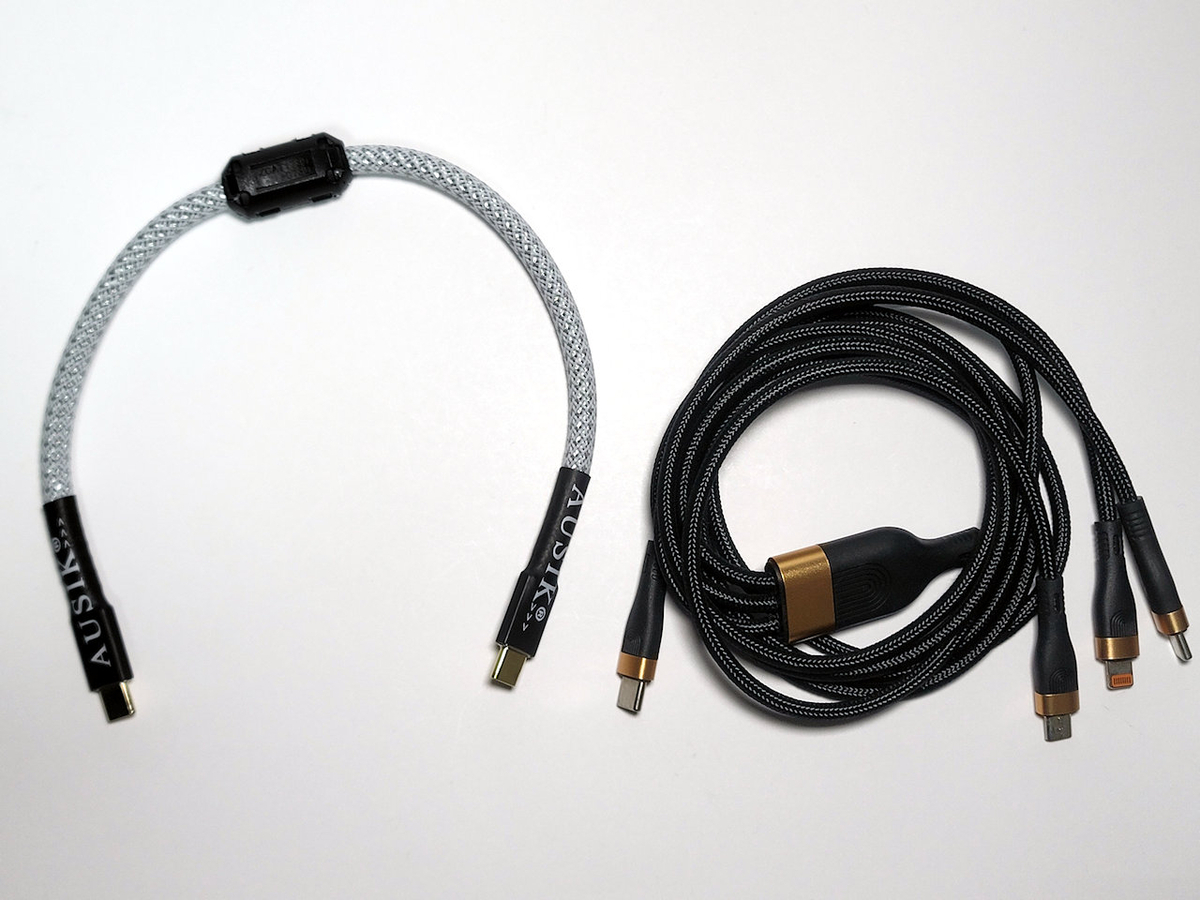

お次は3 in 1ケーブルでC to C and B and LというケーブルでなんとC to CではPDが通ってしまう。しかも240W対応のeMarkerを有する極悪ケーブルだ。PDで20V供給があってもBとLは5Vの供給がされる。BとLは急速充電には対応していない。
